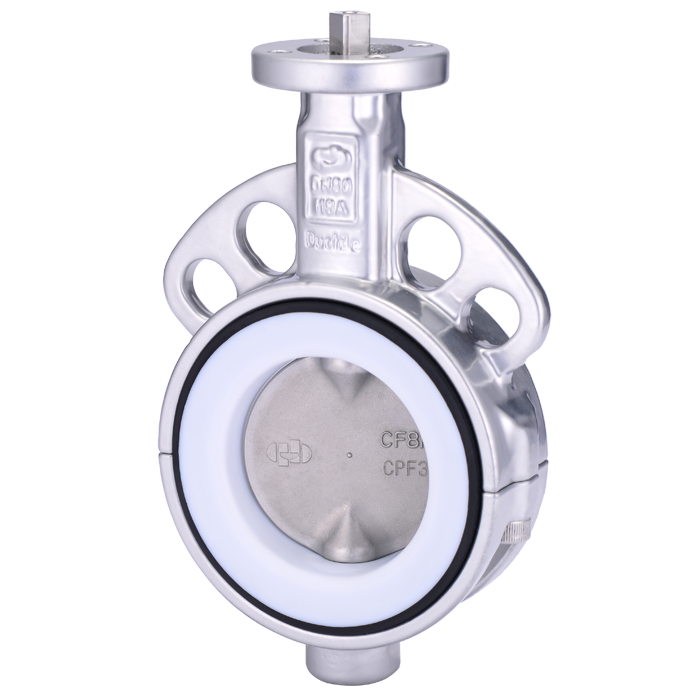

对夹衬里蝶阀
A35
|
概述 A35系列对夹衬里蝶阀是分体式设计，适用于PTFE，EPDM，NBR，FPM，PU等多种衬里，得到广泛应用。
PTFE是化学工业腐蚀性应用的首选材料。
PU是耐磨首选材料。
EPDM是水工业的首选橡胶。
NBR是输油的首选橡胶。
FPM有更广泛的介质及温度范围。
对夹式设计使阀门便于连接在法兰之间，并节省管路长度。 特点 • ISO5211整体法兰及标准轴方，便于自动化
• 上法兰高度便于厂区管道隔离
• 防尘圈可防止湿气渗入阀轴区域
• 三处PTFE全包的SS316L轴承，实现对板轴的精确定位
• 三层密封系统确保环境保护
• PTFE阀座和橡胶座可互换 • PTFE内衬耐化学和高腐蚀性介质，橡胶内衬应用广泛
• 硅橡胶靠背提供给PTFE阀座密封弹性，并且保证PTFE的温度范围不受影响
• 一体式阀板轴设计降低阀门扭矩，无调节空位，且提高Kv
• PTFE或橡胶衬里阀板设计选项避免了昂贵的金属在腐蚀性应用中的高成本
• 在全压力额定值下气密密封关闭
• 可拆卸，材料可特定回收
• 波形法兰面设计保证了阀座面的法兰密封不会因法兰压紧而损坏，还可避免因法兰压紧而导致的阀座内径收缩
| 连接标准 | 对夹式 | | 公称直径 | 2"-24" | | 工作压力 | 16bar for DN50-DN200, 10bar for DN250-DN600 | | 法兰标准 | DN50-DN300: EN1092 PN10/16, ASME B16.5 Class150, JIS B2239 10K/16K, BS10 Table D/E | | DN350-DN600: EN1092 PN10/16, ASME B16.5 Class150, BS10 Table D/E | | 结构长度 | EN558 Series 20, API 609 Table 1 | | 上法兰 | ISO 5211 | | 密封测试 | ISO 5208 Category 3, API 598 Table 5 | | 温度范围 | -40°C to +200°C, 橡胶阀座取决于不同的材质 | | 操作装置 | 手柄，气动头，电动头 |

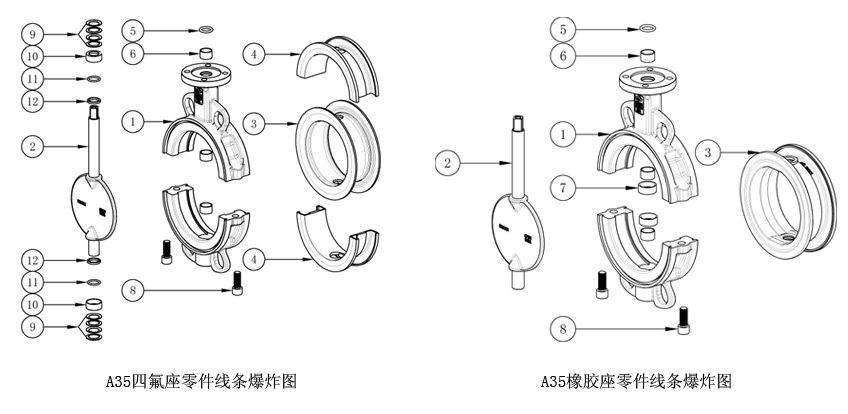

| No. | 零件名称 | 材质 | | 1 | 阀体 | GGG40 | | 2 | 阀板/轴一体 | CF8M | 1.4462 | CF8M FEP内衬 | CF8 EPDM内衬 | | 3 | 阀座 | PTFE,FPM,EPDM,PU,NBR | PTFE | EPDM | | 4 | 阀座靠背 | SR | | | 5 | 防尘密封圈 | NBR | | 6 | 轴承 | PTFE impregnated SS316L | | 7 | 密封压环 | PTFE | | 8 | 螺钉 | SS304 | | 9 | 碟簧 | SS304 | | 10 | 填料圈 | SS316 | | 11 | O型密封圈 | FPM | | 12 | V型圈 | PTFE |

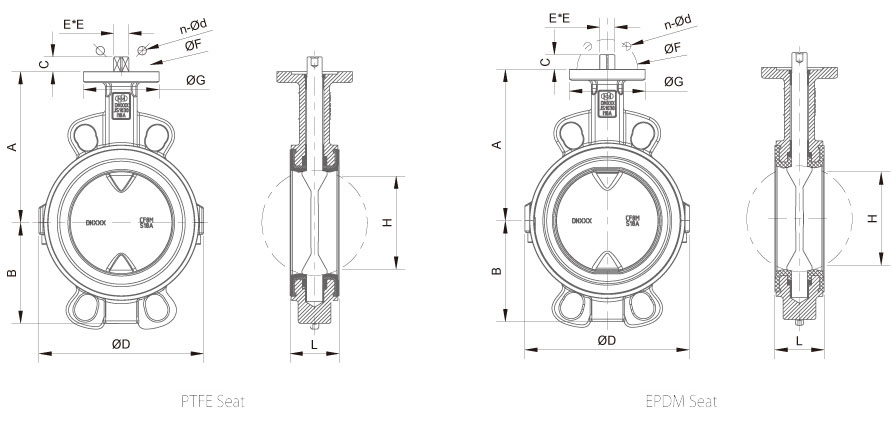

| 尺寸 | A | B | C | D | E | F | d | G | H | L | 重量(kg) | | DN | 英寸 | | 50 | 2" | 126 | 65 | 13.5 | 116 | 11 | 50 | 8 | 65 | 25 | 43 | 2 | | 65 | 2 1/2" | 138 | 79 | 13.5 | 136 | 11 | 50 | 8 | 65 | 59 | 46 | 3 | | 80 | 3" | 138 | 79 | 13.5 | 136 | 11 | 50 | 8 | 65 | 59 | 46 | 3 | | 100 | 4" | 167 | 97 | 17.5 | 170 | 14 | 70 | 10 | 90 | 86 | 52 | 5 | | 125 | 5" | 180 | 129 | 17.5 | 196 | 14 | 70 | 10 | 90 | 112 | 56 | 7 | | 150 | 6" | 203 | 142 | 18.5 | 227 | 17 | 70 | 10 | 90 | 140 | 56 | 8 | | 200 | 8" | 228 | 172 | 18.5 | 279 | 17 | 102 | 12 | 125 | 191 | 60 | 13 | | 250 | 10" | 266 | 213 | 24.5 | 336 | 22 | 102 | 12 | 125 | 241 | 58 | 22 | | 300 | 12" | 291 | 242 | 24.5 | 392 | 22 | 102 | 12 | 125 | 290 | 78 | 31 | | 350 | 14" | 332 | 262 | 30 | 445 | 27 | 125 | 14 | 150 | 331 | 78 | 44 | | 400 | 16" | 363 | 303.5 | 30 | 503 | 27 | 125 | 14 | 150 | 377 | 102 | 64 | | 450 | 18" | 397 | 324.5 | 39 | 553 | 36 | 140 | 18 | 175 | 425 | 114 | 86 | | 500 | 20" | 425 | 357 | 39 | 608 | 36 | 140 | 18 | 175 | 474 | 127 | 116 | | 600 | 24" | 498 | 419 | 49 | 717 | 46 | 165 | 22 | 210 | 570 | 154 | 179 |
