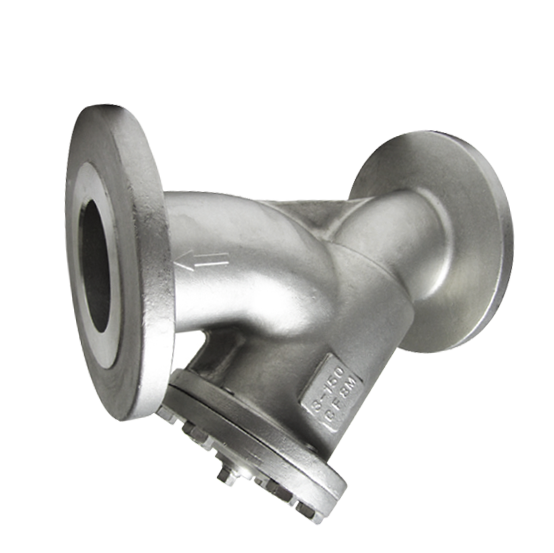

碳钢不锈钢法兰连接Y型过滤器
S22
|
概述 S22系列碳钢不锈钢法兰连接Y型过滤器设计用于使流量通过筛网，从而捕集并保留按大小分类的颗粒。它们最常用于加压管线，气体或液体，但也可用于吸气或真空条件。它们适用于需要少量固体颗粒的应用场合，以及不经常清理的场合。如果固体容易从筛网冲洗，并且流体可以排放到大气中，排放口上的排放阀将允许在不移除筛网的情况下进行清除，并且不中断工艺流程。 特点 • 机加工阀座确保完美贴合可拆卸的不锈钢筛网
• 所有尺寸都配有法兰吹气盖，垫圈和塞子
• 可以安装泄放阀代替塞子来去除颗粒物
• 可以安装在垂直或水平管道中，并在筛网下端连接放气口
| 连接标准 | 法兰 | | 公称直径 | DN50-DN600 | | 压力等级 | PN16 | | 结构长度 | EN558-1 series 1 | | 温度范围 | -20°C ~ +230°C | | 表面处理 | 碳钢体喷涂系列B |
| 编号 | 零件名称 | 材质 | | 1 | 阀体 | WCB, CF8, CF8M | | 2 | 筛网 | SS304, SS316 | | 3 | 阀盖 | WCB, CF8, CF8M | | 4 | 阀盖垫圈 | 石墨 | | 5 | 塞子 | SS304, SS316 | | 6 | 螺栓 | SS304, SS316 |

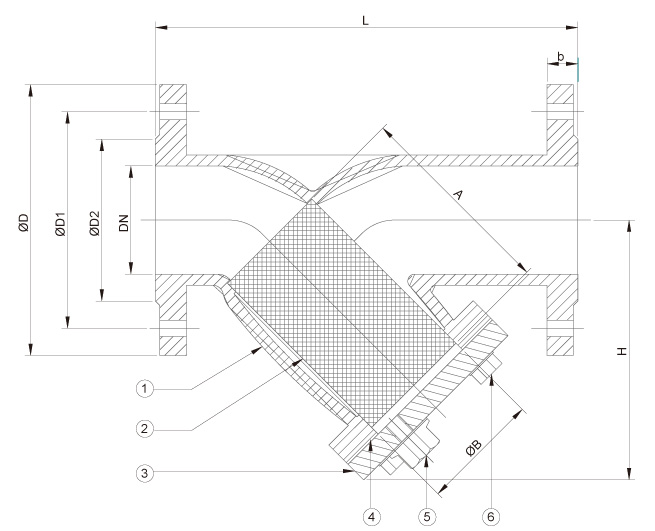

| 尺寸 | A | B | b | D | D1 | D2 | H | L | 重量(kg) | | DN | 英寸 | | 50 | 2" | 100 | 54 | 18 | 165 | 125 | 90 | 130 | 230 | 7 | | 65 | 2 1/2" | 125 | 69 | 18 | 185 | 145 | 103 | 155 | 290 | 10 | | 80 | 3" | 165 | 83 | 20 | 200 | 160 | 122 | 185 | 310 | 14 | | 100 | 4" | 185 | 105 | 20 | 220 | 180 | 154 | 230 | 350 | 23 | | 125 | 5" | 205 | 129 | 22 | 250 | 210 | 186 | 270 | 400 | 29 | | 150 | 6" | 226 | 156 | 22 | 285 | 240 | 207 | 300 | 480 | 44 | | 200 | 8" | 290 | 205 | 24 | 340 | 295 | 264 | 400 | 600 | 71 | | 250 | 10" | 389 | 256 | 26 | 400 | 355 | 328 | 500 | 730 | 121 | | 300 | 12" | 460 | 305 | 28 | 455 | 410 | 374 | 580 | 850 | 165 | | 350 | 14" | 560 | 355 | 30 | 520 | 470 | 438 | 682 | 980 | 290 | | 400 | 16" | 600 | 405 | 32 | 580 | 525 | 490 | 785 | 1100 | 380 | | 450 | 18" | 835 | 470 | 34 | 640 | 585 | 550 | 913 | 1200 | 570 | | 500 | 20" | 855 | 520 | 36 | 715 | 650 | 610 | 970 | 1250 | 720 | | 600 | 24" | 1070 | 625 | 40 | 840 | 770 | 725 | 1160 | 1450 | 980 |
| 连接标准 | 法兰 | | 公称直径 | DN50-DN600 | | 压力等级 | PN16 | | 结构长度 | EN558-1 series 1 | | 温度范围 | -20°C ~ +230°C | | 表面处理 | 碳钢体喷涂系列B |
概述 S22系列碳钢不锈钢法兰连接Y型过滤器设计用于使流量通过筛网，从而捕集并保留按大小分类的颗粒。它们最常用于加压管线，气体或液体，但也可用于吸气或真空条件。它们适用于需要少量固体颗粒的应用场合，以及不经常清理的场合。如果固体容易从筛网冲洗，并且流体可以排放到大气中，排放口上的排放阀将允许在不移除筛网的情况下进行清除，并且不中断工艺流程。 特点 • 机加工阀座确保完美贴合可拆卸的不锈钢筛网
• 所有尺寸都配有法兰吹气盖，垫圈和塞子
• 可以安装泄放阀代替塞子来去除颗粒物
• 可以安装在垂直或水平管道中，并在筛网下端连接放气口
| 编号 | 零件名称 | 材质 | | 1 | 阀体 | WCB, CF8, CF8M | | 2 | 筛网 | SS304, SS316 | | 3 | 阀盖 | WCB, CF8, CF8M | | 4 | 阀盖垫圈 | 石墨 | | 5 | 塞子 | SS304, SS316 | | 6 | 螺栓 | SS304, SS316 |

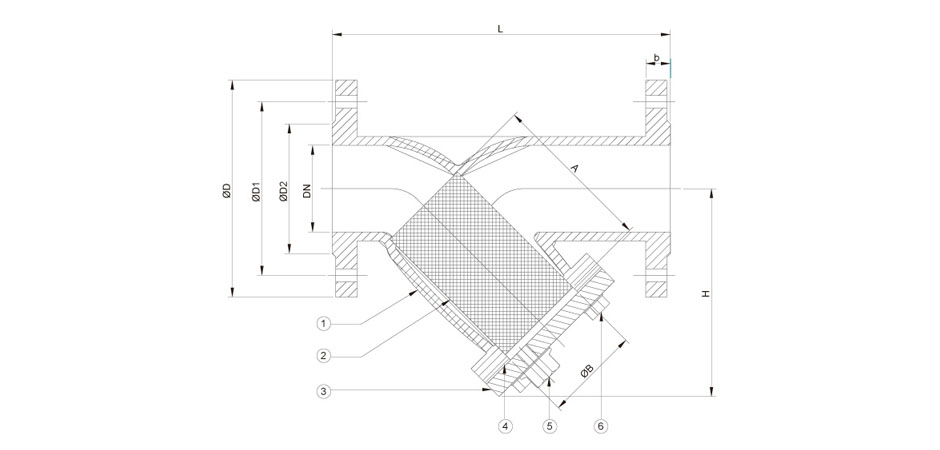

| 尺寸 | A | B | b | D | D1 | D2 | H | L | 重量(kg) | | DN | 英寸 | | 50 | 2" | 100 | 54 | 18 | 165 | 125 | 90 | 130 | 230 | 7 | | 65 | 2 1/2" | 125 | 69 | 18 | 185 | 145 | 103 | 155 | 290 | 10 | | 80 | 3" | 165 | 83 | 20 | 200 | 160 | 122 | 185 | 310 | 14 | | 100 | 4" | 185 | 105 | 20 | 220 | 180 | 154 | 230 | 350 | 23 | | 125 | 5" | 205 | 129 | 22 | 250 | 210 | 186 | 270 | 400 | 29 | | 150 | 6" | 226 | 156 | 22 | 285 | 240 | 207 | 300 | 480 | 44 | | 200 | 8" | 290 | 205 | 24 | 340 | 295 | 264 | 400 | 600 | 71 | | 250 | 10" | 389 | 256 | 26 | 400 | 355 | 328 | 500 | 730 | 121 | | 300 | 12" | 460 | 305 | 28 | 455 | 410 | 374 | 580 | 850 | 165 | | 350 | 14" | 560 | 355 | 30 | 520 | 470 | 438 | 682 | 980 | 290 | | 400 | 16" | 600 | 405 | 32 | 580 | 525 | 490 | 785 | 1100 | 380 | | 450 | 18" | 835 | 470 | 34 | 640 | 585 | 550 | 913 | 1200 | 570 | | 500 | 20" | 855 | 520 | 36 | 715 | 650 | 610 | 970 | 1250 | 720 | | 600 | 24" | 1070 | 625 | 40 | 840 | 770 | 725 | 1160 | 1450 | 980 |
|
|
|
