三通螺纹球阀
B80
|
概述 B80系列螺纹三通球阀对于通常需要多个二通阀的流量模式来说是一种经济的选择。 提供L端口或T端口选项，该阀门非常适合在控制回路过程中分流流量。 特点 • ISO5211整体上法兰，方便自动化
• 常规端口设计
• 防脱出阀轴
• L端口和T端口可选
• 可锁定的手柄
• 可提供纯PTFE和25％碳纤维增强RPTFE阀座
| 设计标准 | EN1983 | | 连接标准 | 螺纹BSPP,NPT,BSPT | | 公称直径 | DN15-DN50,1/2"-2" | | 压力等级 | PN63 | | 温度范围 | -20°C ~ +200°C | | 操作装置 | 手柄、气动头、电动头 |

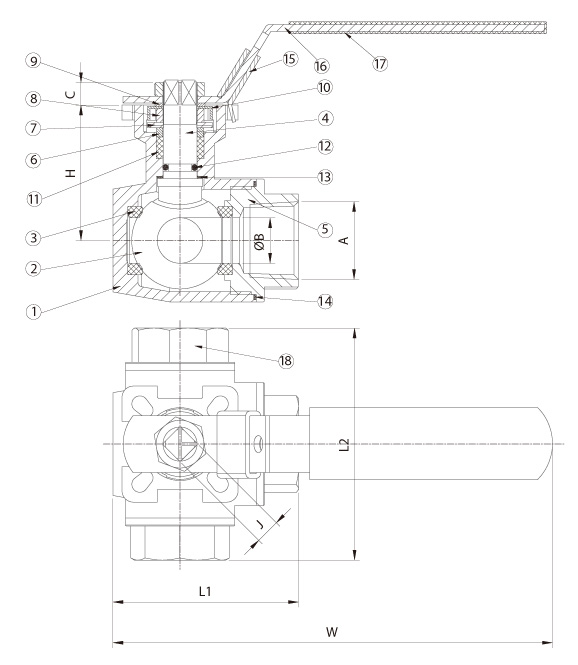

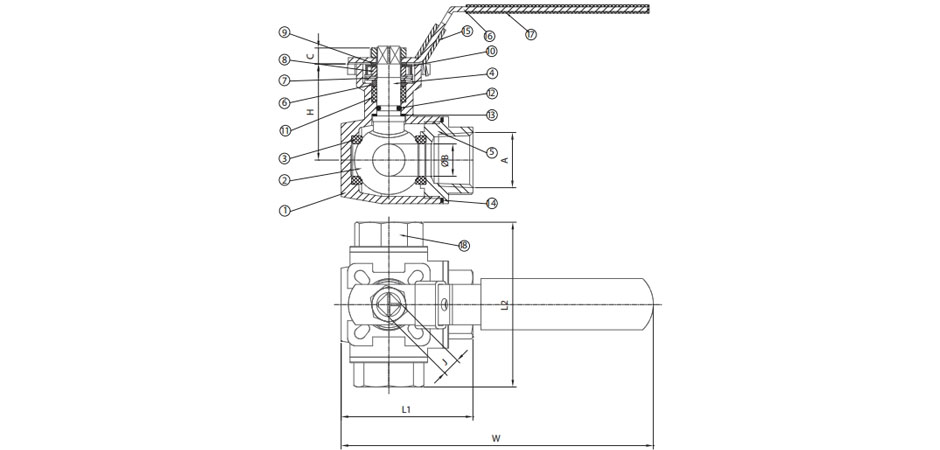

| 编号 | 零件名称 | 材质 | | 1 | 阀体 | CF8M | | 2 | 阀球 | SS316 | | 3 | 阀座 | PTFE, RPTFE | | 4 | 阀轴 | SS316 | | 5 | 阀盖 | CF8M | | 6 | 垫圈 | SS304 | | 7 | 碟型垫圈 | SS304 | | 8 | 密封螺母 | SS304 | | 9 | 垫圈 | SS304 | | 10 | 锁紧垫圈 | SS304 | | 11 | 填料 | PTFE, RPTFE | | 12 | O型密封圈 | FPM | | 13 | 止推垫圈 | PTFE, RPTFE | | 14 | 垫圈 | PTFE, RPTFE | | 15 | 手柄锁件 | SS304 | | 16 | 手柄 | SS304 | | 17 | 手柄套 | PVC | | 18 | 阀盖 | CF8M |
| 尺寸 | A | B | C | H | J | L1 | L2 | W | ISO 5211 | 重量(kg) | | DN | 英寸 | | 15 | 1/2" | 1/2" | 12.5 | 9 | 42 | 9 | 64 | 79 | 163 | F03+F04 | 0.7 | | 20 | 3/4" | 3/4" | 16 | 9 | 49 | 9 | 68 | 83 | 165 | F03+F04 | 1 | | 25 | 1" | 1" | 20 | 11 | 59.5 | 11 | 82 | 104 | 190 | F04+F05 | 1.7 | | 32 | 1 1/4" | 1 1/4" | 25 | 11 | 63 | 11 | 90 | 111 | 195 | F04+F05 | 2.4 | | 40 | 1 1/2" | 1 1/2" | 32 | 14 | 73.5 | 14 | 106 | 126 | 227 | F05+F07 | 3.4 | | 50 | 2" | 2" | 38 | 14 | 82.8 | 14 | 123 | 147 | 235 | F05+F07 | 5.5 |
| 设计标准 | EN1983 | | 连接标准 | 螺纹BSPP,NPT,BSPT | | 公称直径 | DN15-DN50,1/2"-2" | | 压力等级 | PN63 | | 温度范围 | -20°C ~ +200°C | | 操作装置 | 手柄、气动头、电动头 |
概述 B80系列螺纹三通球阀对于通常需要多个二通阀的流量模式来说是一种经济的选择。 提供L端口或T端口选项，该阀门非常适合在控制回路过程中分流流量。 特点 • ISO5211整体上法兰，方便自动化
• 常规端口设计
• 防脱出阀轴
• L端口和T端口可选
• 可锁定的手柄
• 可提供纯PTFE和25％碳纤维增强RPTFE阀座
| 编号 | 零件名称 | 材质 | | 1 | 阀体 | CF8M | | 2 | 阀球 | SS316 | | 3 | 阀座 | PTFE, RPTFE | | 4 | 阀轴 | SS316 | | 5 | 阀盖 | CF8M | | 6 | 垫圈 | SS304 | | 7 | 碟型垫圈 | SS304 | | 8 | 密封螺母 | SS304 | | 9 | 垫圈 | SS304 | | 10 | 锁紧垫圈 | SS304 | | 11 | 填料 | PTFE, RPTFE | | 12 | O型密封圈 | FPM | | 13 | 止推垫圈 | PTFE, RPTFE | | 14 | 垫圈 | PTFE, RPTFE | | 15 | 手柄锁件 | SS304 | | 16 | 手柄 | SS304 | | 17 | 手柄套 | PVC | | 18 | 阀盖 | CF8M |
| 尺寸 | A | B | C | H | J | L1 | L2 | W | ISO 5211 | 重量(kg) | | DN | 英寸 | | 15 | 1/2" | 1/2" | 12.5 | 9 | 42 | 9 | 64 | 79 | 163 | F03+F04 | 0.7 | | 20 | 3/4" | 3/4" | 16 | 9 | 49 | 9 | 68 | 83 | 165 | F03+F04 | 1 | | 25 | 1" | 1" | 20 | 11 | 59.5 | 11 | 82 | 104 | 190 | F04+F05 | 1.7 | | 32 | 1 1/4" | 1 1/4" | 25 | 11 | 63 | 11 | 90 | 111 | 195 | F04+F05 | 2.4 | | 40 | 1 1/2" | 1 1/2" | 32 | 14 | 73.5 | 14 | 106 | 126 | 227 | F05+F07 | 3.4 | | 50 | 2" | 2" | 38 | 14 | 82.8 | 14 | 123 | 147 | 235 | F05+F07 | 5.5 |
|
|
|
