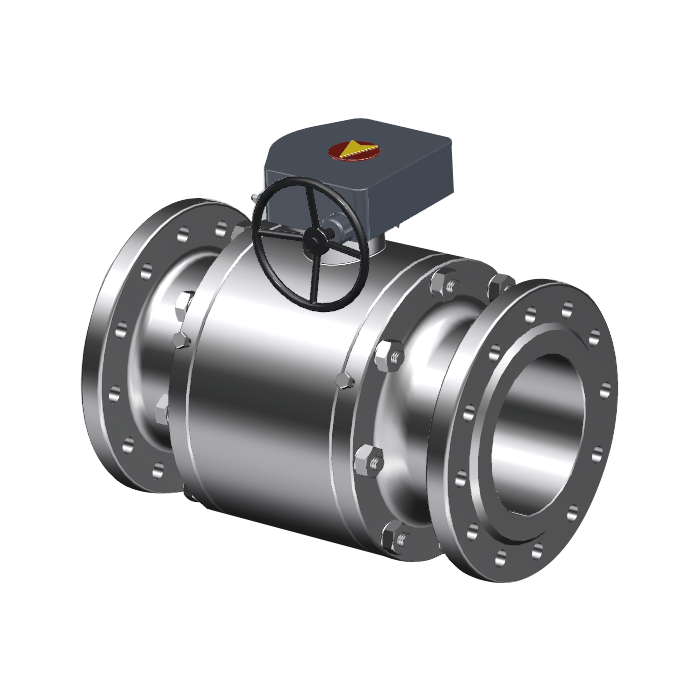

锻造固定球法兰球阀
B63
|
概述 B63系列铸造固定球法兰球阀根据API 608设计，适用于阻断各种介质。与浮动球阀相比，在压力作用下，阀球稳定在其位置，并且该压力将阀座推向阀球以形成密封性，所有负载都推向阀杆和轴承。因此，阀座受到保护，扭矩低，密封稳定，使用寿命长。锻造阀体使阀门符合严酷的工作条件。 特点 • 螺栓连接的阀盖，三片体阀体全通径设计有更好的Kv/Cv
• 防脱出阀轴
• 可提供纯PTFE和25％碳纤维增强RPTFE以及金属阀座
• 用于球轴体的防静电装置
• 防火安全设计
• 固定式球
• 法兰或对焊接头
• 提供蜗轮传动装置
| 设计标准 | API 608/API 6D | | 放火标准 | API 607 | | 连接标准 | 法兰符合ASME B16.5, 对焊符合ASME B16.25 | | 公称直径 | 2"-36" | | 压力等级 | ANSI Class150, ANSI Class300，ANSI Class600，ANSI Class900，ANSI Class1500，ANSI Class2500 | | 结构长度 | ASME B16.10 | | 温度范围 | -20°C ~ +200°C非金属阀座, -40°C ~ +360°C金属阀座 | | 操作装置 | 手柄、齿轮箱 |

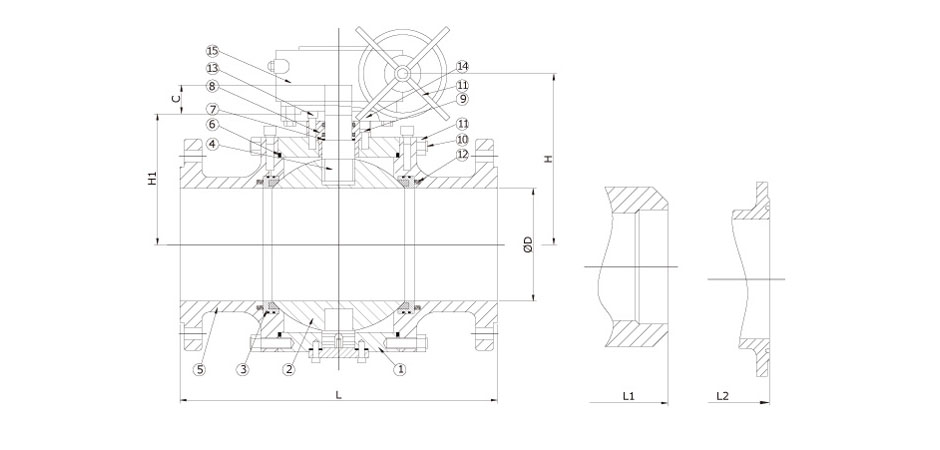

| 编号 | 零件名称 | 材质 | | 1 | 阀体 | A105 | F316 | LF2 | | 2 | 阀球 | F304 | F316 | F304 | | 3 | 阀座 | PTFE, RPTFE, PEEK, 金属阀座 | | 4 | 阀轴 | SS304 | SS316 | SS304 | | 5 | 阀盖 | A105 | F316 | LF2 | | 6 | 阀盖垫圈 | 石墨+316 | | 7 | 填料组件 | RPTFE, 石墨 | | 8 | 密封压盖 | SS316 | | 9 | 密封螺栓 | A193 B7 | A193 B8 | A193 B7 | | 10 | 阀盖螺栓 | A193 B7 | A193 B8 | A320 L7 | | 11 | 阀盖螺母 | A194 2H | A194 8 | A194 4 | | 12 | 阀座弹簧 | SS304 | 铬镍铁合金 X-750 | SS304 | | 13 | 顶部法兰螺栓 | A193 B7 | A193 B8 | A193 B7 | | 14 | 顶部法兰 | A105 | F316 | LF2 | | 15 | 齿轮箱 | 碳钢外壳 |
| 尺寸 | Class150 | Class150 重量(kg) | Class300 | Class300 重量(kg) | Class600 | Class600 重量(kg) | Class900 | Class900 重量(kg) | Class1500 | Class1500 重量(kg) | Class2500 | Class2500 重量(kg) | | DN | 英寸 | D | C | E | F | H | H1 | L | L1 | RF | BW | D | C | E | F | H | H1 | L | L1 | RF/RTJ | BW | D | C | E | F | H | H1 | L/L1 | L2 | RF/RTJ | BW | D | C | E | F | H | H1 | L/L1 | L2 | RF/RTJ | BW | D | C | E | F | H | H1 | L/L1 | L2 | RF/RTJ | BW | D | C | E | F | H | H1 | L/L1 | L2 | RF/RTJ | BW | | 50 | 2" | 49 | 45 | 22 | F10 | 120 | 114 | 178 | 216 | 28 | 25 | 49 | 45 | 22 | F10 | 120 | 114 | 216 | 216 | 30 | 24 | 49 | 45 | 24 | F10 | 165 | 128 | 292 | 295 | 34 | 27 | 49 | 60 | 36 | F12 | 170 | 139 | 368 | 371 | 45 | 37 | 49 | 60 | 36 | F12 | 170 | 139 | 368 | 371 | 55 | 40 | 49 | 70 | 38 | F16 | 190 | 158 | 451 | 454 | 68 | 54 | | 65 | 2 1/2" | 64 | 50 | 24 | F10 | 150 | 120 | 190 | 241 | 35 | 28 | 64 | 50 | 24 | F10 | 150 | 120 | 241 | 241 | 40 | 31 | 64 | 55 | 28 | F12 | 180 | 140 | 330 | 333 | 53 | 43 | 64 | 60 | 36 | F12 | 190 | 150 | 419 | 422 | 65 | 53 | 64 | 60 | 36 | F12 | 190 | 169 | 419 | 422 | 75 | 55 | 64 | 70 | 38 | F16 | 230 | 189 | 508 | 540 | 95 | 74 | | 80 | 3" | 76 | 55 | 28 | F12 | 180 | 140 | 203 | 283 | 55 | 49 | 76 | 55 | 28 | F12 | 180 | 140 | 283 | 283 | 60 | 49 | 76 | 64 | 36 | F14 | 200 | 151 | 356 | 359 | 65 | 49 | 76 | 60 | 36 | F14 | 210 | 163 | 381 | 384 | 73 | 56 | 76 | 64 | 42 | F16 | 210 | 181 | 470 | 473 | 95 | 65 | 76 | 72 | 38 | F16 | 280 | 201 | 578 | 584 | 120 | 91 | | 100 | 4" | 100 | 55 | 32 | F12 | 235 | 164 | 229 | 305 | 80 | 71 | 100 | 55 | 32 | F12 | 235 | 164 | 305 | 305 | 90 | 72 | 100 | 64 | 36 | F14 | 280 | 175 | 432 | 435 | 125 | 95 | 100 | 62 | 42 | F16 | 290 | 193 | 457 | 460 | 135 | 98 | 100 | 80 | 52 | F20 | 290 | 208 | 546 | 549 | 150 | 115 | 100 | 90 | 45 | F25 | 360 | 270 | 673 | 683 | 185 | 122 | | 150 | 6" | 150 | 72 | 38 | F16 | 250 | 229 | 394 | 457 | 190 | 182 | 150 | 72 | 38 | F16 | 250 | 229 | 403 | 403 | 200 | 169 | 150 | 72 | 45 | F20 | 310 | 247 | 559 | 562 | 245 | 188 | 150 | 80 | 48 | F25 | 320 | 254 | 610 | 613 | 360 | 291 | 150 | 110 | 58 | F25 | 330 | 295 | 705 | 711 | 540 | 420 | 150 | 90 | 62 | F25 | 400 | 332 | 914 | 927 | 675 | 555 | | 200 | 8" | 200 | 81 | 50 | F25 | 280 | 275 | 457 | 521 | 290 | 277 | 200 | 81 | 50 | F25 | 280 | 275 | 502 | 521 | 325 | 280 | 200 | 81 | 58 | F25 | 355 | 297 | 660 | 664 | 505 | 418 | 200 | 115 | 58 | F25 | 390 | 307 | 737 | 740 | 650 | 545 | 200 | 120 | 72 | F25 | 400 | 330 | 832 | 841 | 880 | 865 | 200 | 150 | 82 | F30 | 480 | 422 | 1022 | 1038 | 1100 | 918 | | 250 | 10" | 250 | 81 | 55 | F25 | 320 | 315 | 533 | 559 | 445 | 423 | 250 | 81 | 55 | F25 | 320 | 315 | 568 | 559 | 490 | 424 | 250 | 110 | 63 | F25 | 410 | 330 | 787 | 791 | 640 | 495 | 250 | 120 | 70 | F25 | 430 | 360 | 838 | 841 | 930 | 760 | 250 | 126 | 88 | F30 | 440 | 423 | 991 | 1000 | 1360 | 1025 | 250 | 150 | 90 | F30 | 520 | 503 | 1270 | 1292 | 1650 | 1355 | | 300 | 12" | 300 | 110 | 63 | F25 | 390 | 355 | 610 | 635 | 570 | 553 | 300 | 110 | 63 | F25 | 390 | 355 | 648 | 635 | 690 | 598 | 300 | 115 | 78 | F25 | 455 | 385 | 838 | 841 | 910 | 740 | 300 | 130 | 88 | F30 | 470 | 397 | 965 | 968 | 1350 | 1145 | 300 | 150 | 98 | F35 | 560 | 502 | 1130 | 1140 | 1980 | 1555 | 300 | | | | 670 | | 1422 | 1445 | 2300 | 2950 | | 350 | 14" | 350 | 110 | 68 | F25 | 420 | 387 | 686 | 762 | 780 | 747 | 350 | 110 | 68 | F25 | 420 | 387 | 762 | 762 | 990 | 872 | 350 | 130 | 88 | F30 | 490 | 405 | 889 | 892 | 1380 | 1185 | 350 | 150 | 98 | F30 | 530 | 480 | 1029 | 1038 | 1890 | 1650 | 350 | 195 | 105 | F35 | 640 | 550 | 1257 | 1276 | 3100 | 2600 | 350 | | | | | | | | | | | 400 | 16" | 400 | 115 | 78 | F25 | 555 | 436 | 762 | 838 | 1520 | 1481 | 400 | 115 | 78 | F25 | 555 | 436 | 838 | 838 | 1810 | 1665 | 400 | 130 | 88 | F30 | 535 | 450 | 991 | 994 | 2250 | 1960 | 400 | 195 | 105 | F35 | 610 | 530 | 1130 | 1140 | 3100 | 2750 | 400 | 195 | 110 | F35 | 690 | 600 | 1384 | 1407 | 4650 | 3930 | 400 | | | | | | | | | | | 450 | 18" | 450 | 115 | 92 | F25 | 600 | 470 | 864 | 914 | 2300 | 2266 | 450 | 115 | 92 | F25 | 600 | 470 | 914 | 914 | 2620 | 2440 | 450 | 150 | 98 | F30 | 630 | 550 | 1092 | 1095 | 3400 | 3050 | 450 | 195 | 120 | F35 | 660 | 580 | 1219 | 1232 | 4300 | 3875 | 450 | 195 | 120 | F35 | 730 | 681 | | | | | 450 | | | | | | | | | | | 500 | 20" | 500 | 115 | 98 | F30 | 635 | 525 | 914 | 991 | 2500 | 2460 | 500 | 115 | 98 | F30 | 635 | 525 | 991 | 991 | 2860 | 2635 | 500 | 195 | 105 | F35 | 650 | 580 | 1194 | 1200 | 3850 | 3406 | 500 | | | | 700 | | 1321 | 1334 | 4950 | 4410 | 500 | | | | | | | | | | 500 | | | | | | | | | | | 600 | 24" | 600 | 130 | 105 | F30 | 710 | 616 | 1067 | 1143 | 3950 | 3904 | 600 | 130 | 105 | F30 | 710 | 616 | 1143 | 1143 | 4430 | 4075 | 600 | 195 | 120 | F35 | 765 | 665 | 1397 | 1407 | 4900 | 4275 | 600 | | | | 780 | | 1549 | 1568 | 7100 | 6485 | 600 | | | | | | | | | | 600 | | | | | | | | | | | 650 | 26" | 650 | | | | 750 | | 1143 | 1245 | 4890 | 4939 | 650 | | | | 750 | | 1245 | 1245 | 5430 | 4880 | 650 | | | | 810 | | 1448 | 1461 | 6700 | 6025 | 650 | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 700 | 28" | 700 | | | | 800 | | 1245 | 1346 | 6300 | 6362 | 700 | | | | 800 | | 1346 | 1346 | 6810 | 6225 | 700 | | | | 880 | | 1549 | 1562 | 8300 | 7590 | 700 | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 750 | 30" | 750 | | | | 865 | | 1295 | 1397 | 7100 | 8149 | 750 | | | | 865 | | 1397 | 1397 | 7655 | 7115 | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 800 | 32" | 800 | | | | 915 | | 1372 | 1524 | 8950 | 9000 | 800 | | | | 915 | | 1524 | 1524 | 9590 | 9230 | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
