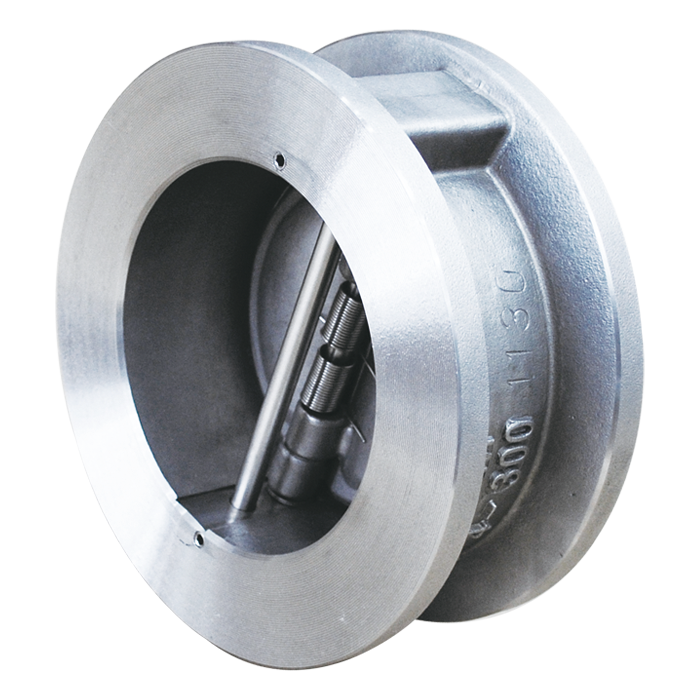

铸钢不锈钢内置式双板止回阀
C23
|
概述 C23系列铸钢不锈钢内置式双板止回阀是一种自动止回阀,可允许一个方向的流动并防止相反方向的回流。在上游压力超过下游压力和弹簧弹性的情况下,板打开。当流速上游减小或停止时,弹簧将在流动逆转之前自动关闭双板。这可以形成正向关闭逆流并消除系统浪涌和水锤。 特点 • 短结构长度尺寸• 重量比传统的全身止回阀更轻 • 由于双阀板设计,开启压力低• 停止轴在高流速下稳定住板• 长臂弹簧可防止阀座上的摩擦 ★无丝塞设计消除了通向大气的潜在泄漏路径并符合行业短时排放控制要求
连接标准 | 对夹式 | 公称直径 | DN50-DN600 | 压力等级 | ANSI CLASS300, ANSI CLASS600, ANSI CLASS900, ANSI CLASS1500 | 结构长度 | API 594 | 钢体涂层 | 碳钢为喷涂系列B |

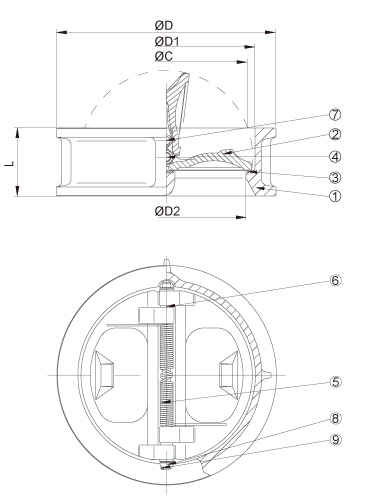

编号 | 零件名称 | 材质 | 1 | 阀体 | WCB, CF8, CF8M | 2 | 阀板 | CF8, CF8M | 3 | 阀座 | Cr13, 硬合金 | 4 | 阀轴 | SS304, SS316 | 5 | 弹簧 | SS301, SS321 | 6 | 轴承 | 金属阀座:SS316 | 7 | 定位销 | SS304, SS316 | 8 | 导向器 | SS304, SS316 | 9 | 定位螺钉 | SS304, SS316 | 10 | 吊环螺栓 | SS304, SS316 |

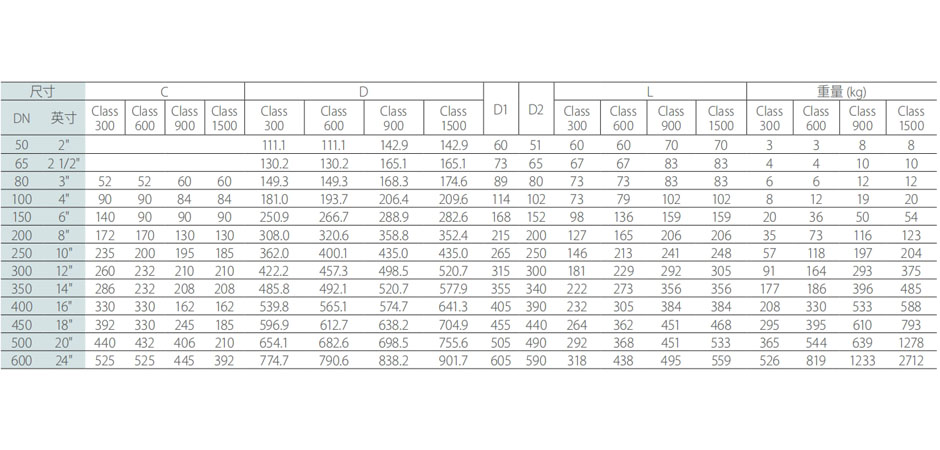

C | D | D1 | D2 | L | 重量(kg) | Class 300 | Class 600 | Class 900 | Class 1500 | Class 300 | Class 600 | Class 900 | Class 1500 | Class 300 | Class 600 | Class 900 | Class 1500 | Class 300 | Class 600 | Class 900 | Class 1500 | | | | | 111.1 | 111.1 | 142.9 | 142.9 | 60 | 51 | 60 | 60 | 70 | 70 | 3 | 3 | 8 | 8 | | | | | 130.2 | 130.2 | 165.1 | 165.1 | 73 | 65 | 67 | 67 | 83 | 83 | 4 | 4 | 10 | 10 | 52 | 52 | 60 | 60 | 149.3 | 149.3 | 168.3 | 174.6 | 89 | 80 | 73 | 73 | 83 | 83 | 6 | 6 | 12 | 12 | 90 | 90 | 84 | 84 | 181.0 | 193.7 | 206.4 | 209.6 | 114 | 102 | 73 | 79 | 102 | 102 | 8 | 12 | 19 | 20 | 140 | 90 | 90 | 90 | 250.9 | 266.7 | 288.9 | 282.6 | 168 | 152 | 98 | 136 | 159 | 159 | 20 | 36 | 50 | 54 | 172 | 170 | 130 | 130 | 308.0 | 320.6 | 358.8 | 352.4 | 215 | 200 | 127 | 165 | 206 | 206 | 35 | 73 | 116 | 123 | 235 | 200 | 195 | 185 | 362.0 | 400.1 | 435.0 | 435.0 | 265 | 250 | 146 | 213 | 241 | 248 | 57 | 118 | 197 | 204 | 260 | 232 | 210 | 210 | 422.2 | 457.3 | 498.5 | 520.7 | 315 | 300 | 181 | 229 | 292 | 305 | 91 | 164 | 293 | 375 | 286 | 232 | 208 | 208 | 485.8 | 492.1 | 520.7 | 577.9 | 355 | 340 | 222 | 273 | 356 | 356 | 177 | 186 | 396 | 485 | 330 | 330 | 162 | 162 | 539.8 | 565.1 | 574.7 | 641.3 | 405 | 390 | 232 | 305 | 384 | 384 | 208 | 330 | 533 | 588 | 392 | 330 | 245 | 185 | 596.9 | 612.7 | 638.2 | 704.9 | 455 | 440 | 264 | 362 | 451 | 468 | 295 | 395 | 610 | 793 | 440 | 432 | 406 | 210 | 654.1 | 682.6 | 698.5 | 755.6 | 505 | 490 | 292 | 368 | 451 | 533 | 365 | 544 | 639 | 1278 | 525 | 525 | 445 | 392 | 774.7 | 790.6 | 838.2 | 901.7 | 605 | 590 | 318 | 438 | 495 | 559 | 526 | 819 | 1233 | 2712 |
连接标准 | 对夹式 | 公称直径 | DN50-DN600 | 压力等级 | ANSI CLASS300, ANSI CLASS600, ANSI CLASS900, ANSI CLASS1500 | 结构长度 | API 594 | 钢体涂层 | 碳钢为喷涂系列B |
概述 C23系列铸钢不锈钢内置式双板止回阀是一种自动止回阀,可允许一个方向的流动并防止相反方向的回流。在上游压力超过下游压力和弹簧弹性的情况下,板打开。当流速上游减小或停止时,弹簧将在流动逆转之前自动关闭双板。这可以形成正向关闭逆流并消除系统浪涌和水锤。 特点 • 短结构长度尺寸• 重量比传统的全身止回阀更轻 • 由于双阀板设计,开启压力低• 停止轴在高流速下稳定住板• 长臂弹簧可防止阀座上的摩擦 ★无丝塞设计消除了通向大气的潜在泄漏路径并符合行业短时排放控制要求

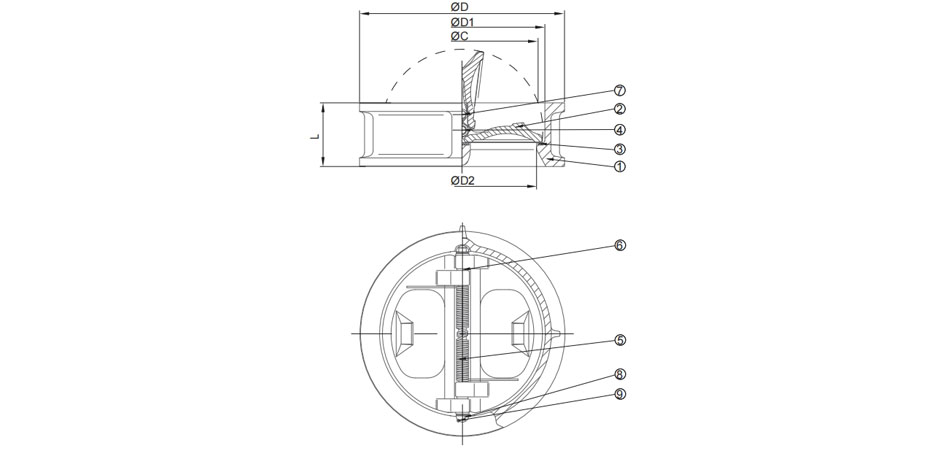

编号 | 零件名称 | 材质 | 1 | 阀体 | WCB, CF8, CF8M | 2 | 阀板 | CF8, CF8M | 3 | 阀座 | Cr13, 硬合金 | 4 | 阀轴 | SS304, SS316 | 5 | 弹簧 | SS301, SS321 | 6 | 轴承 | 金属阀座:SS316 | 7 | 定位销 | SS304, SS316 | 8 | 导向器 | SS304, SS316 | 9 | 定位螺钉 | SS304, SS316 | 10 | 吊环螺栓 | SS304, SS316 |
