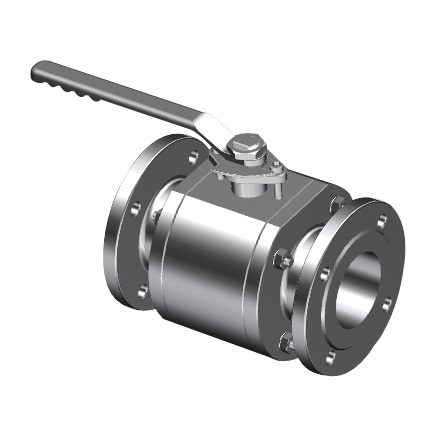

锻造法兰球阀
B53
|
概述 B53系列锻造法兰球阀是按API 608设计的全通径阀门，适用于阻断各种空气、气体、水、油、液等无杂质介质。 特点 • 螺栓连接的阀盖和分体式设计全通径设计有更好的Kv/Cv
• 防脱出阀轴
• 可提供纯PTFE和25％碳纤维增强RPTFE阀座
• 用于球轴体的防静电装置
• 防火安全设计
• 浮动式球
• 法兰或对焊连接
• ISO5211安装
• 提供蜗轮传动装置
| 设计标准 | API 608/API 6D | | 防火安全标准 | API 607 | | 连接标准 | 法兰符合ASME B16.5, 对焊符合ASME B16.25 | | 公称直径 | 1/2"-12" | | 压力等级 | ANSI Class150, ANSI Class300, ANSI Class600 | | 结构长度 | ASME B16.10 | | 温度范围 | -20°C ~ +200°C | | 操作装置 | 手柄、齿轮箱 |

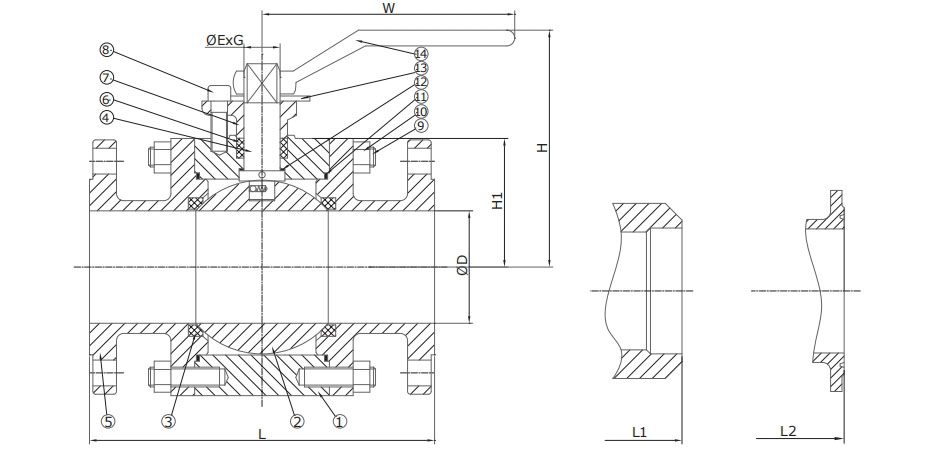

| 编号 | 零件名称 | 材质 | | 1 | 阀体 | A105 | F316 | LF2 | | 2 | 阀球 | F304 | F316 | F304 | | 3 | 阀座 | PTFE,RPTFE | | 4 | 阀轴 | SS304 | SS316 | SS304 | | 5 | 阀盖 | A105 | F316 | LF2 | | 6 | 填料 | RPTFE | | 7 | 密封压盖 | A105 | F316 | LF2 | | 8 | 压盖螺栓 | A193 B7 | A193 B8 | A193 B7 | | 9 | 阀盖螺栓 | A193 B7 | A193 B8 | A320 L7 | | 10 | 阀盖螺母 | A194 2H | A194 8 | A194 4 | | 11 | 阀盖垫圈 | 石墨+304 | 石墨+316 | 石墨+316 | | 12 | 止推垫圈 | RPTFE | | 13 | 挡板 | 钢 | SS304 | 钢 | | 14 | 手柄 | 铸钢 |

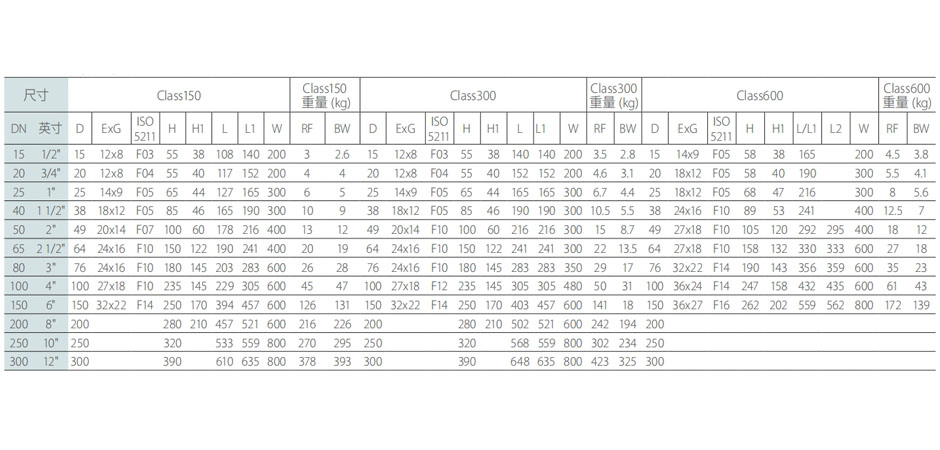

| 尺寸 | Class150 | Class150 重量(kg) | Class300 | Class300 重量(kg) | Class600 | Class600 重量(kg) | | DN | 英寸 | D | ExG | ISO5211 | H | H1 | L | L1 | W | RF | BW | D | ExG | ISO5211 | H | H1 | L | L1 | W | RF | BW | D | ExG | ISO5211 | H | H1 | L/L1 | L2 | W | RF | BW | | 15 | 1/2" | 15 | 12x8 | F03 | 55 | 38 | 108 | 140 | 200 | 3 | 2.6 | 15 | 12x8 | F03 | 55 | 38 | 140 | 140 | 200 | 3.5 | 2.8 | 15 | 14x9 | F05 | 58 | 38 | 165 | | 200 | 4.5 | 3.8 | | 20 | 3/4" | 20 | 12x8 | F04 | 55 | 40 | 117 | 152 | 200 | 4 | 4 | 20 | 12x8 | F04 | 55 | 40 | 152 | 152 | 200 | 4.6 | 3.1 | 20 | 18x12 | F05 | 58 | 40 | 190 | | 300 | 5.5 | 4.1 | | 25 | 1" | 25 | 14x9 | F05 | 65 | 44 | 127 | 165 | 300 | 6 | 5 | 25 | 14x9 | F05 | 65 | 44 | 165 | 165 | 300 | 6.7 | 4.4 | 25 | 18x12 | F05 | 68 | 47 | 216 | | 300 | 8 | 5.6 | | 40 | 1 1/2" | 38 | 18x12 | F05 | 85 | 46 | 165 | 190 | 300 | 10 | 9 | 38 | 18x12 | F05 | 85 | 46 | 190 | 190 | 300 | 10.5 | 5.5 | 38 | 24x16 | F10 | 89 | 53 | 241 | | 400 | 12.5 | 7 | | 50 | 2" | 49 | 20x14 | F07 | 100 | 60 | 178 | 216 | 400 | 13 | 12 | 49 | 20x14 | F10 | 100 | 60 | 216 | 216 | 300 | 15 | 8.7 | 49 | 27x18 | F10 | 105 | 120 | 292 | 295 | 400 | 18 | 12 | | 65 | 2 1/2" | 64 | 24x16 | F10 | 150 | 122 | 190 | 241 | 400 | 20 | 19 | 64 | 24x16 | F10 | 150 | 122 | 241 | 241 | 300 | 22 | 13.5 | 64 | 27x18 | F10 | 158 | 132 | 330 | 333 | 600 | 27 | 18 | | 80 | 3" | 76 | 24x16 | F10 | 180 | 145 | 203 | 283 | 600 | 26 | 28 | 76 | 24x16 | F10 | 180 | 145 | 283 | 283 | 350 | 29 | 17 | 76 | 32x22 | F14 | 190 | 143 | 356 | 359 | 600 | 35 | 23 | | 100 | 4" | 100 | 27x18 | F10 | 235 | 145 | 229 | 305 | 600 | 45 | 47 | 100 | 27x18 | F12 | 235 | 145 | 305 | 305 | 480 | 50 | 31 | 100 | 36x24 | F14 | 247 | 158 | 432 | 435 | 600 | 61 | 43 | | 150 | 6" | 150 | 32x22 | F14 | 250 | 170 | 394 | 457 | 600 | 126 | 131 | 150 | 32x22 | F14 | 250 | 170 | 403 | 457 | 600 | 141 | 18 | 150 | 36x27 | F16 | 262 | 202 | 559 | 562 | 800 | 172 | 139 | | 200 | 8" | 200 | | | 280 | 210 | 457 | 521 | 600 | 216 | 226 | 200 | | | 280 | 210 | 502 | 521 | 600 | 242 | 194 | 200 | | | | | | | | | | | 250 | 10" | 250 | | | 320 | | 533 | 559 | 800 | 270 | 295 | 250 | | | 320 | | 568 | 559 | 800 | 302 | 234 | 250 | | | | | | | | | | | 300 | 12" | 300 | | | 390 | | 610 | 635 | 800 | 378 | 393 | 300 | | | 390 | | 648 | 635 | 800 | 423 | 325 | 300 | | | | | | | | | |
| 设计标准 | API 608/API 6D | | 防火安全标准 | API 607 | | 连接标准 | 法兰符合ASME B16.5, 对焊符合ASME B16.25 | | 公称直径 | 1/2"-12" | | 压力等级 | ANSI Class150, ANSI Class300, ANSI Class600 | | 结构长度 | ASME B16.10 | | 温度范围 | -20°C ~ +200°C | | 操作装置 | 手柄、齿轮箱 |
概述 B53系列锻造法兰球阀是按API 608设计的全通径阀门，适用于阻断各种空气、气体、水、油、液等无杂质介质。 特点 • 螺栓连接的阀盖和分体式设计全通径设计有更好的Kv/Cv
• 防脱出阀轴
• 可提供纯PTFE和25％碳纤维增强RPTFE阀座
• 用于球轴体的防静电装置
• 防火安全设计
• 浮动式球
• 法兰或对焊连接
• ISO5211安装
• 提供蜗轮传动装置

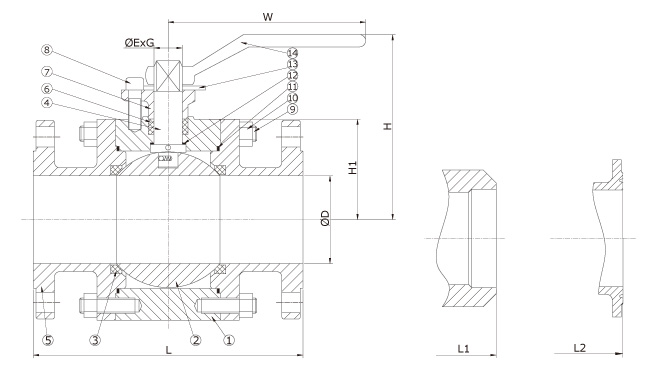

| 编号 | 零件名称 | 材质 | | 1 | 阀体 | A105 | F316 | LF2 | | 2 | 阀球 | F304 | F316 | F304 | | 3 | 阀座 | PTFE,RPTFE | | 4 | 阀轴 | SS304 | SS316 | SS304 | | 5 | 阀盖 | A105 | F316 | LF2 | | 6 | 填料 | RPTFE | | 7 | 密封压盖 | A105 | F316 | LF2 | | 8 | 压盖螺栓 | A193 B7 | A193 B8 | A193 B7 | | 9 | 阀盖螺栓 | A193 B7 | A193 B8 | A320 L7 | | 10 | 阀盖螺母 | A194 2H | A194 8 | A194 4 | | 11 | 阀盖垫圈 | 石墨+304 | 石墨+316 | 石墨+316 | | 12 | 止推垫圈 | RPTFE | | 13 | 挡板 | 钢 | SS304 | 钢 | | 14 | 手柄 | 铸钢 |
