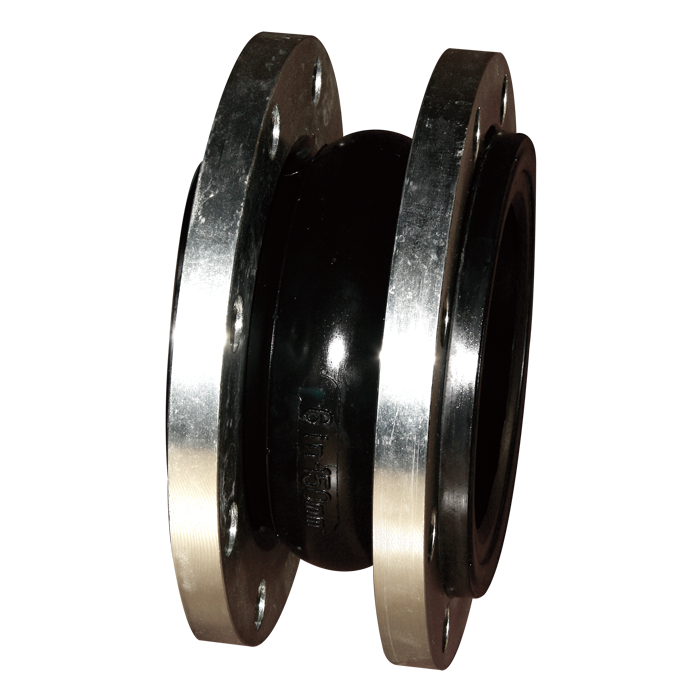

法兰连接单球伸缩接头
J13
|
概述 J13系列法兰连接单球伸缩接头设计用于弥补管道中的各种位移，如热膨胀引起的位移，地形或建筑结构的沉降，扭曲位移和装配错误，机械振动，水锤等。 特点 • 所有用于内衬的橡胶混合物都经过专门配制，以提供最佳的隔音和隔热性以及耐磨性
• 橡胶内部有强力偏置层结构高强度尼龙织物嵌入内衬的圆形钢环在压力或真空条件下为伸缩接头提供最大的强度
• 法兰是接头的一个组成部分，以确保密封可靠，不需要法兰垫片
| 连接标准 | 法兰PN16, PN10, PN6 | | 公称直径 | DN25-DN1600 | | 压力等级 | PN16 for DN25-DN300, PN10 for DN350-DN600, PN6 for DN700-DN1600 | | 真空度 | 750mmHg for DN25-DN300, 500mmHg for DN350-DN600, 300mmHg for DN700-DN1600 | | 温度范围 | -20°C ~ +200°C(与橡胶材质有关) |

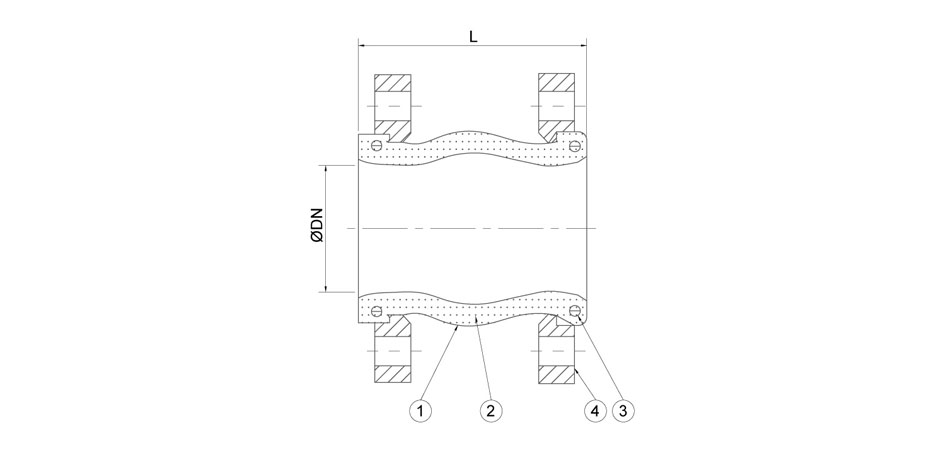

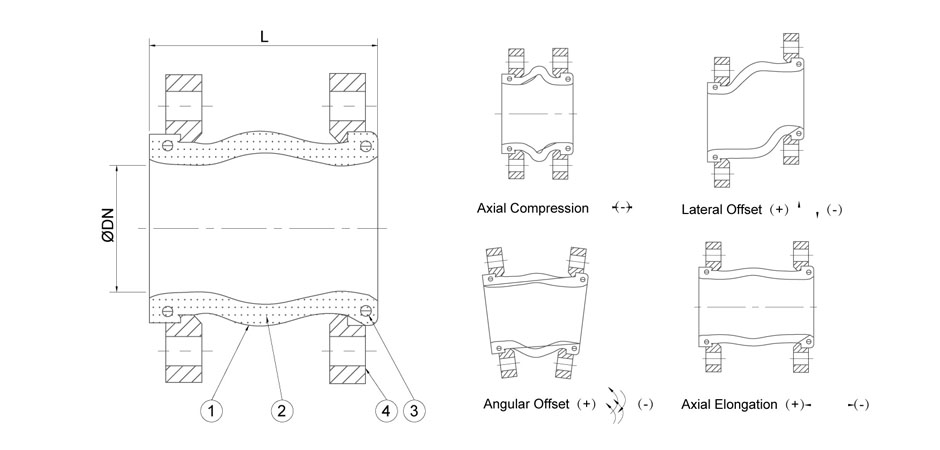

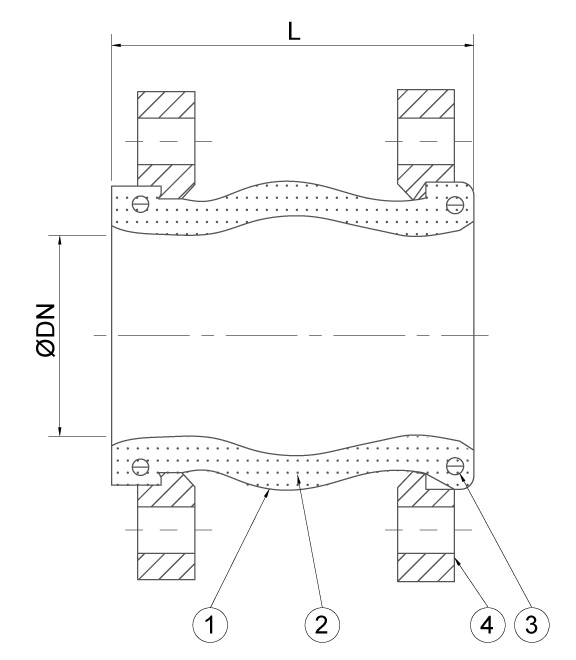

| 编号 | 零件名称 | 材质 | | 1 | 橡胶 | EPDM, CR, NBR, FPM | | 2 | 织构 | 尼龙 | | 3 | 加强环 | 碳钢镀锌 | | 4 | 法兰 | 碳钢镀锌 |

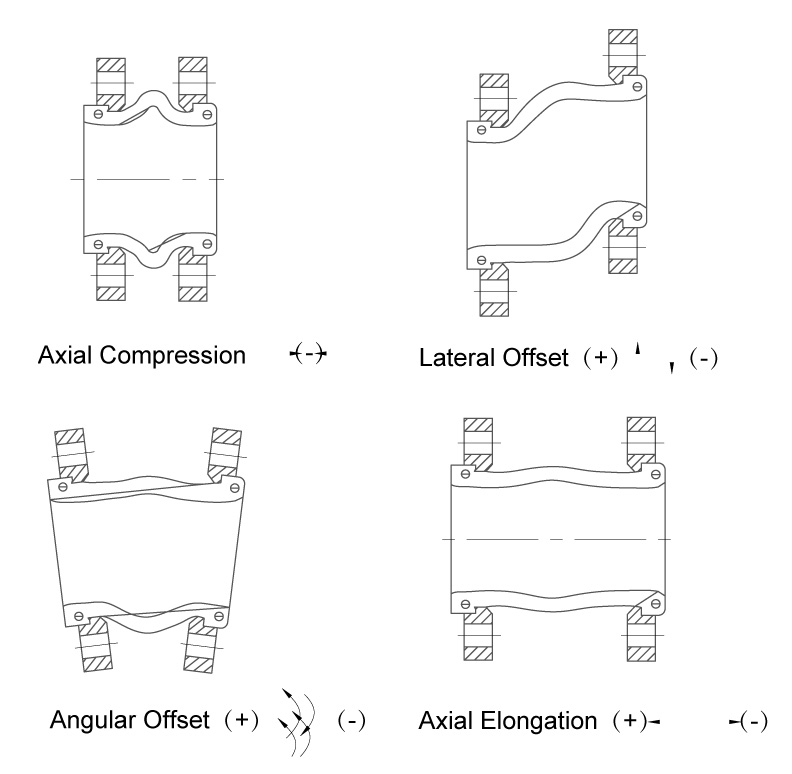

| 尺寸 | L | 轴向位移 | 侧向位移 | 角位移 | | DN | 英寸 | 延伸 | 压缩 | | 25 | 1" | 95 | 6 | 9 | 9 | 15° | | 32 | 1 1/4" | 95 | 6 | 9 | 9 | 15° | | 40 | 1 1/2" | 95 | 8 | 10 | 9 | 15° | | 50 | 2" | 105 | 8 | 10 | 10 | 15° | | 65 | 2 1/2" | 115 | 8 | 15 | 12 | 15° | | 80 | 3" | 135 | 8 | 15 | 12 | 15° | | 100 | 4" | 150 | 12 | 19 | 15 | 15° | | 125 | 5" | 165 | 12 | 20 | 15 | 15° | | 150 | 6" | 180 | 16 | 28 | 15 | 15° | | 200 | 8" | 190 | 16 | 28 | 22 | 15° | | 250 | 10" | 230 | 16 | 28 | 22 | 15° | | 300 | 12" | 245 | 16 | 28 | 25 | 15° | | 350 | 14" | 265 | 16 | 28 | 25 | 15° | | 400 | 16" | 265 | 16 | 28 | 25 | 15° | | 450 | 18" | 265 | 16 | 28 | 25 | 15° | | 500 | 20" | 265 | 16 | 28 | 25 | 10° | | 600 | 24" | 265 | 16 | 28 | 25 | 10° | | 700 | 28" | 260 | 16 | 30 | 25 | 10° | | 800 | 32" | 260 | 16 | 30 | 25 | 10° | | 900 | 36" | 260 | 16 | 30 | 25 | 10° | | 1000 | 40" | 260 | 16 | 30 | 25 | 10° | | 1200 | 48" | 260 | 16 | 30 | 25 | 10° | | 1400 | 56" | 300 | 16 | 30 | 25 | 10° | | 1600 | 64" | 300 | 16 | 30 | 25 | 10° |
