概述

S21系列不锈钢螺纹连接Y型过滤器设计用于使流量通过筛网，从而捕集并保留按大小分类的颗粒。它们最常用于加压管线，气体或液体，但也可用于吸气或真空条件。它们适用于需要少量固体颗粒的应用场合，以及不经常清理的场合。如果固体容易从筛网冲洗，并且流体可以排放到大气中，排放口上的排放阀将允许在不移除筛网的情况下进行清除，并且不中断工艺流程。

特点

• 机加工阀座确保完美贴合可拆卸的不锈钢筛网
• 所有尺寸都配有法兰吹气盖，垫圈和塞子
• 可以安装泄放阀代替塞子来去除颗粒物
• 可以安装在垂直或水平管道中，并在筛网下端连接放气口

连接标准	螺纹连接BSPP, NPT
公称直径	1/4"-3"
压力等级	PN60
温度范围	-20°C ~ +230°C

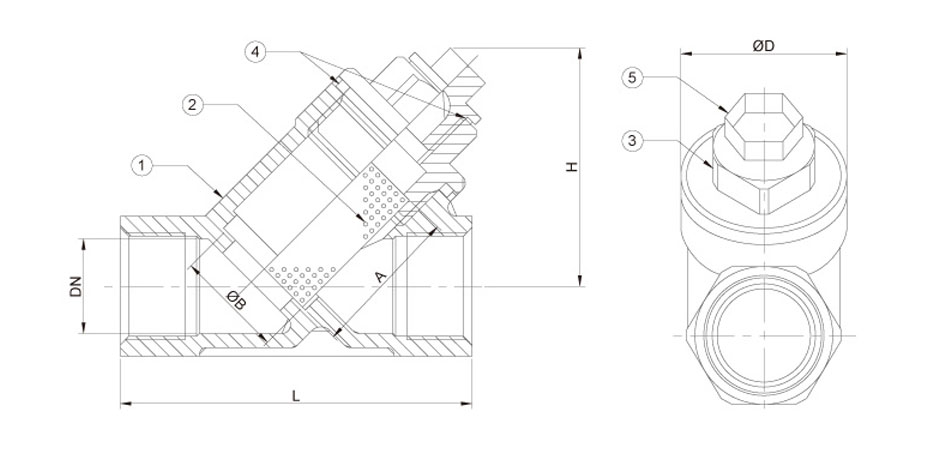

编号	零件名称	材质
1	阀体	CF8M
2	筛网	SS316
3	阀盖	CF8M
4	垫圈	PTFE
5	塞子	CF8M

尺寸		A	B	D	H	L	重量(kg)
DN	英寸	A	B	D	H	L	重量(kg)
8	1/4"	27	20	31	45	65	0.2
10	3/8"	27	20	31	45	65	0.2
15	1/2"	27	20	31	45	65	0.2
20	3/4"	37	25	36	53	80	0.4
25	1"	47	32	45	68	90	0.7
32	1 1/4"	52	38	50	72	105	0.8
40	1 1/2"	62	45	59	80	120	1
50	2"	75	57	75	97	140	2
65	2 1/2"	77	69	95	112	170	4
80	3"	97	88	111	129	195	7
