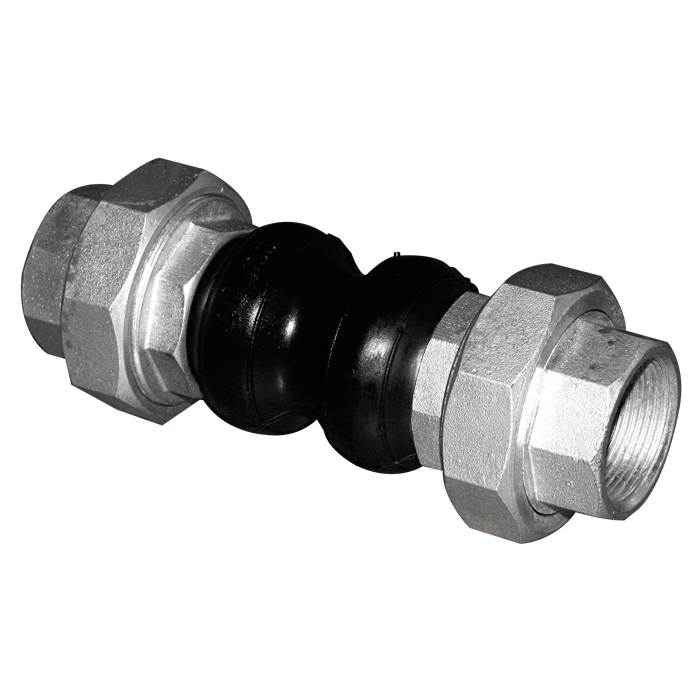

螺纹连接双球伸缩接头
J12
|
概述 J12系列螺纹连接双球伸缩接头设计用于弥补管道中的各种位移，如热膨胀引起的位移，地形或建筑结构的沉降，扭曲位移和装配错误，机械振动，水锤等。 特点 • 所有用于内衬的橡胶混合物都经过专门配制，以提供最佳的隔音和隔热性以及耐磨性
• 可旋转的螺纹可锻铸铁端使连接方便
• 橡胶内部有强力偏置层结构高强度尼龙织物
| 连接标准 | 螺纹BSPP,NPT | | 公称直径 | 1/2"-3" | | 压力等级 | PN10 | | 真空度 | 400mmHg | | 温度范围 | -20°C ~ +200°C(与橡胶材质有关) |

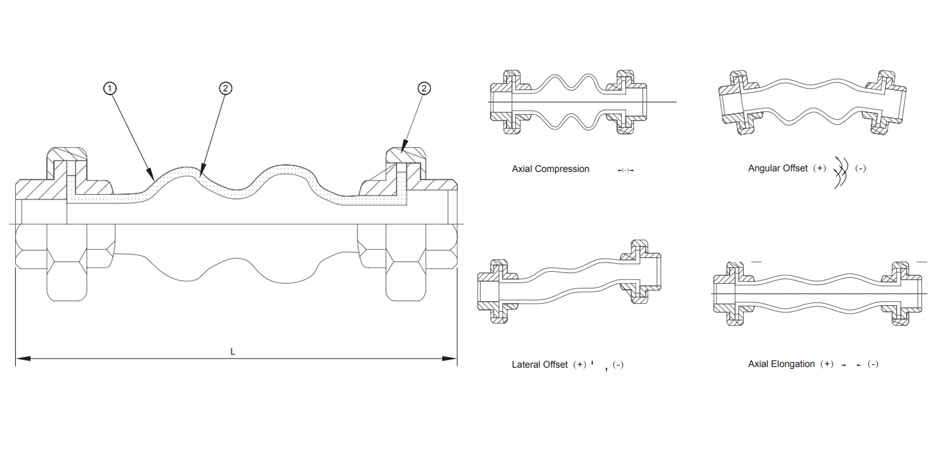

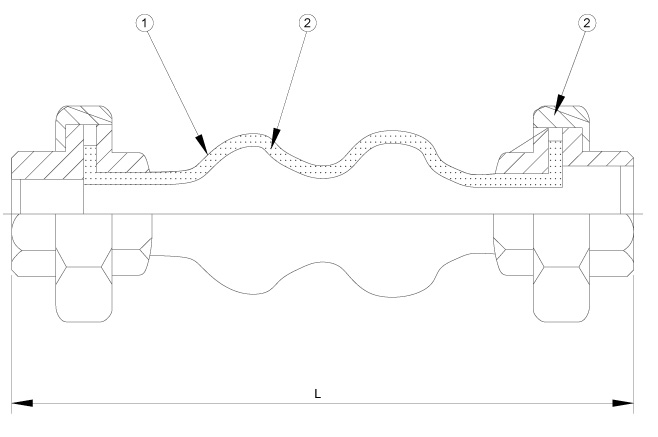

| 编号 | 零件名称 | 材质 | | 1 | 橡胶 | EPDM, CR, NBR, FPM | | 2 | 织构 | 尼龙 | | 3 | 螺纹接头 | 可锻铸铁 |

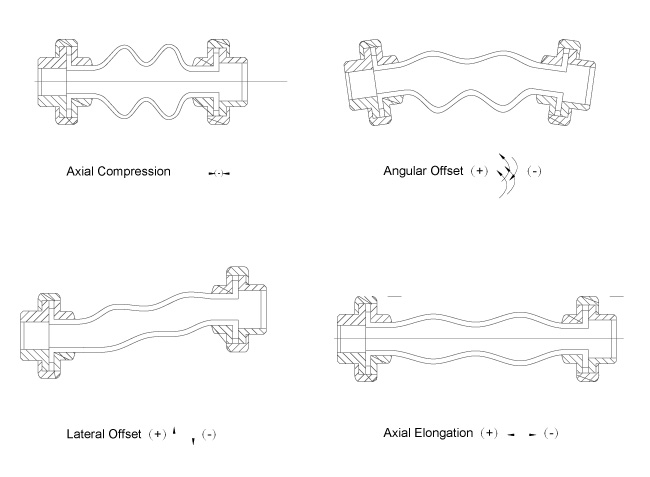

| 尺寸 | L | 轴向位移 | 侧向位移 | 角位移 | | DN | 英寸 | 延伸 | 压缩 | | 15 | 1/2" | 200 | 5 | 22 | 22 | 45° | | 20 | 3/4" | 200 | 5 | 22 | 22 | 45° | | 25 | 1" | 200 | 6 | 22 | 22 | 45° | | 32 | 1 1/4" | 200 | 6 | 22 | 22 | 45° | | 40 | 1 1/2" | 200 | 6 | 22 | 22 | 45° | | 50 | 2" | 200 | 6 | 22 | 22 | 45° | | 65 | 2 1/2" | 220 | 6 | 22 | 22 | 45° | | 80 | 3" | 220 | 6 | 22 | 22 | 45° |
| 连接标准 | 螺纹BSPP,NPT | | 公称直径 | 1/2"-3" | | 压力等级 | PN10 | | 真空度 | 400mmHg | | 温度范围 | -20°C ~ +200°C(与橡胶材质有关) |
概述 J12系列螺纹连接双球伸缩接头设计用于弥补管道中的各种位移，如热膨胀引起的位移，地形或建筑结构的沉降，扭曲位移和装配错误，机械振动，水锤等。 特点 • 所有用于内衬的橡胶混合物都经过专门配制，以提供最佳的隔音和隔热性以及耐磨性
• 可旋转的螺纹可锻铸铁端使连接方便
• 橡胶内部有强力偏置层结构高强度尼龙织物

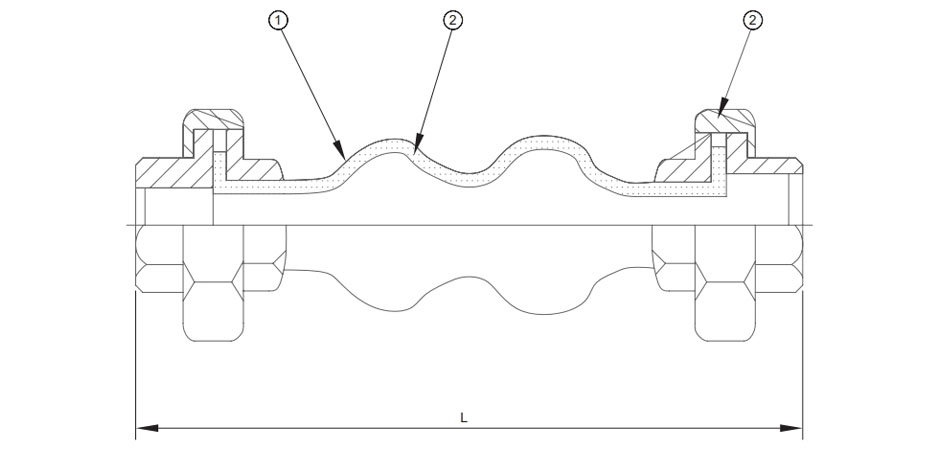

| 编号 | 零件名称 | 材质 | | 1 | 橡胶 | EPDM, CR, NBR, FPM | | 2 | 织构 | 尼龙 | | 3 | 螺纹接头 | 可锻铸铁 |
| 尺寸 | L | 轴向位移 | 侧向位移 | 角位移 | | DN | 英寸 | 延伸 | 压缩 | | 15 | 1/2" | 200 | 5 | 22 | 22 | 45° | | 20 | 3/4" | 200 | 5 | 22 | 22 | 45° | | 25 | 1" | 200 | 6 | 22 | 22 | 45° | | 32 | 1 1/4" | 200 | 6 | 22 | 22 | 45° | | 40 | 1 1/2" | 200 | 6 | 22 | 22 | 45° | | 50 | 2" | 200 | 6 | 22 | 22 | 45° | | 65 | 2 1/2" | 220 | 6 | 22 | 22 | 45° | | 80 | 3" | 220 | 6 | 22 | 22 | 45° |
|
|
|
