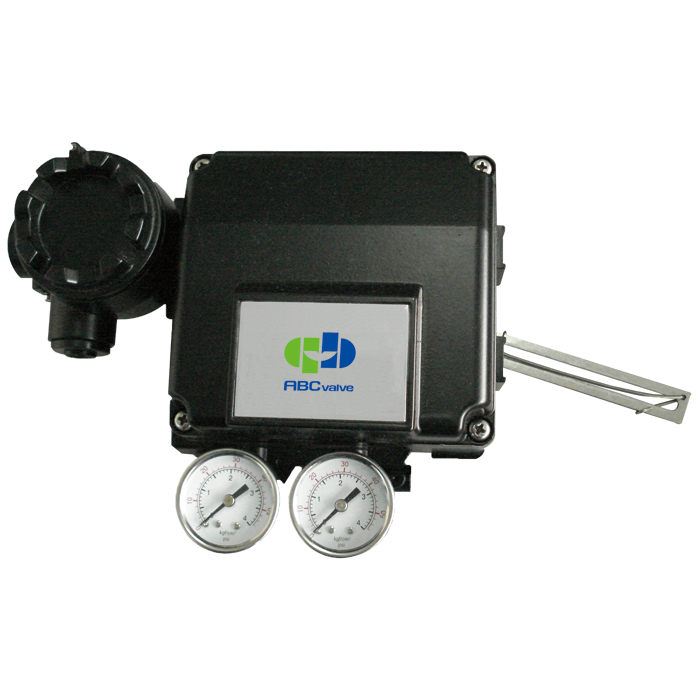

电气定位器
P02
|
概述 P02系列电气定位器适用于阀门的直线和旋转定位。 它将电流信号转换为气压来控制气动头，从而控制阀门的打开。该产品便于在直接动作和后退动作之间切换，或者在弹簧复位和双动作之间切换。
特点 • 低耗气量
• 易于操作零位调整和放大倍数调整
• 快速执行并且简单连接反馈手柄
• 在5～200Hz范围无振动
• 可以设置1/2分割范围，操作简单，无需更换零件
• 反馈手柄连接简单
• 执行快速、准确
• 由于空气消耗较少而经济
• 小型气动头可以使用导向阀的孔口来避免振动
| 项目 | 参数 | | 输入信号 | 4～20mA DC | | 电阻 | 250±15 Ohm | | 气源压力 | 0.14Mpa～0.7Mpa(1.4Bar～7Bar) | | 行程 | 线型: 10～150mm, 旋转的: 0°～90° | | 气源连接 | PT(NPT)1/4" | | 测量连接 | PT(NPT)1/8" | | 线圈 | PF1/2"(G1/2") | | 防护等级 | IP65 | | 防爆等级 | Exia II CT4-6, or Exd II CT6 | | 环境温度 | -20℃～70℃(操作),-20℃～60℃(爆炸) | | 线性 | ±1%F.S.单作用,±2%F.S.双作用 | | 滞后 | ±1%F.S. | | 灵敏度 | ±0.4%F.S单作用, ±0.8%F.S双作用 | | 重复性 | ±0.5%F.S | | 材料 | 聚酯粉铝合金 | | 重量 | 2.7Kg |
| 项目 | 参数 | | 输入信号 | 4～20mA DC | | 电阻 | 250±15 Ohm | | 气源压力 | 0.14Mpa～0.7Mpa(1.4Bar～7Bar) | | 行程 | 线型: 10～150mm, 旋转的: 0°～90° | | 气源连接 | PT(NPT)1/4" | | 测量连接 | PT(NPT)1/8" | | 线圈 | PF1/2"(G1/2") | | 防护等级 | IP65 | | 防爆等级 | Exia II CT4-6, or Exd II CT6 | | 环境温度 | -20℃～70℃(操作),-20℃～60℃(爆炸) | | 线性 | ±1%F.S.单作用,±2%F.S.双作用 | | 滞后 | ±1%F.S. | | 灵敏度 | ±0.4%F.S单作用, ±0.8%F.S双作用 | | 重复性 | ±0.5%F.S | | 材料 | 聚酯粉铝合金 | | 重量 | 2.7Kg |
