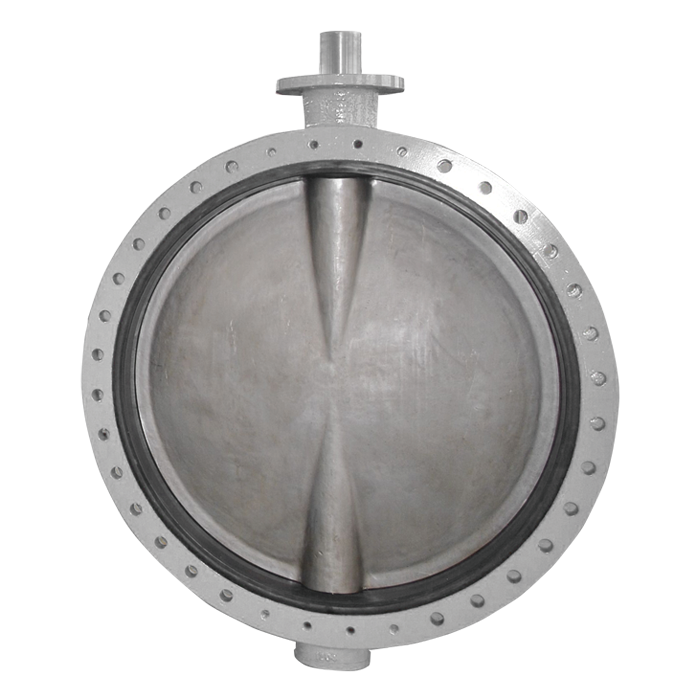

双法兰蝶阀
A45
|
概述 A45双法兰蝶阀的特点是在阀体内径直到法兰面处有一个整体硫化阀座。双法兰设计适用于全压加载，适用于重工业，造船业，严苛的真空应用和水处理行业，如饮用水，污水处理和废水应用。 特点 • ISO5211整体法兰及标准阀轴适合直接安装执行器
• 阀杆防窜设计保证了现场使用的安全性
• 整体硫化阀座保护阀体和阀轴不与介质接触
• 阀轴板间无销连接没有暴露的销钉和螺栓
• 单法兰安装是可能的
• 可以安装在任何需要的位置
• 在全压力额定值下气密密封关闭
• 大流量和足够的强度
| 连接标准 | 对夹式 | | 公称直径 | DN50-DN2200 | | 工作压力 | 16bar for DN50-DN300, 10bar for DN350-DN2200 | | 法兰标准 | EN1092 PN10/16, ASME B16.5 Class150 | | 结构长度 | EN558 Series 13 | | 上法兰 | ISO 5211 | | 密封测试 | ISO 5208 Category 3, API 598 Table 5 | | 温度范围 | -40°C to +130°C (取决于压力，介质和材质) | | 操作装置 | 手柄，齿轮箱，气动头，电动头 |

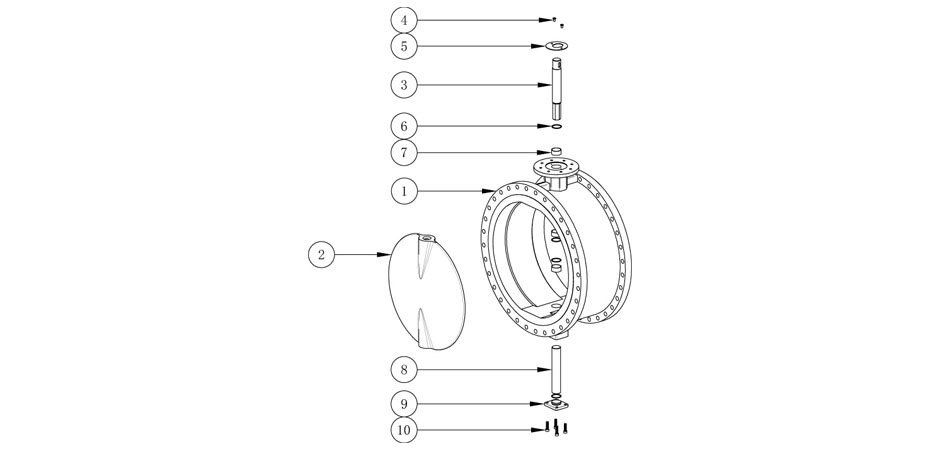

| No. | 零件名称 | 材质 | | 1 | 阀体 | ASTM A536 65-45-12, WCB, CF8M结合NBR或EPDM | | 2 | 阀板 | ASTM A536 65-45-12 Nylon coated, CF8, CF8M, 2507, 1.4462 | | 3 | 阀轴 | SS420, SS431 | | 4 | 螺钉 | SS304 | | 5 | 护圈 | SS201 | | 6 | 防尘密封圈 | NBR | | 7 | 轴承 | RPTFE with Graphite on I.D. | | 8 | 下阀轴 | SS420, SS431 | | 9 | 底盖 | 同阀体 | | 10 | 螺栓 | SS304 |

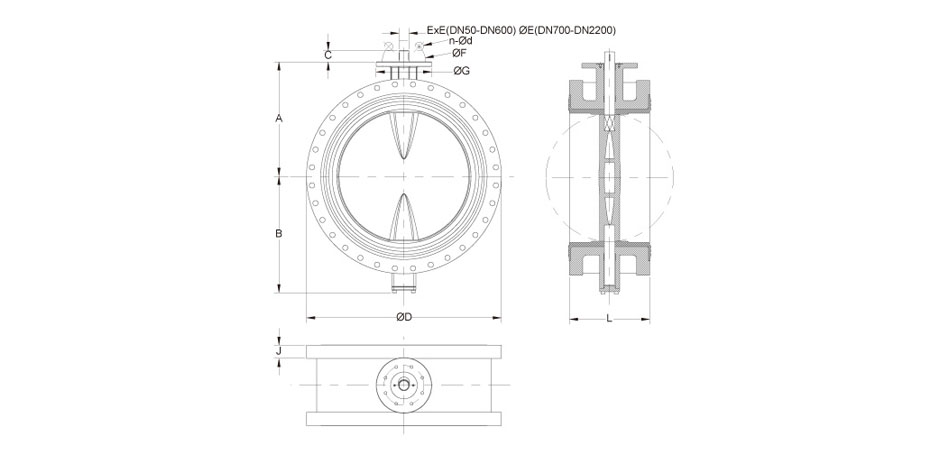

| 350 | 14" | 358 | 267 | 30 | 533 | 27 | 125 | 4 | 14 | 150 | 24 | 190 | 108 | | 400 | 16" | 380 | 301 | 30 | 597 | 27 | 125 | 4 | 14 | 150 | 28 | 216 | 145 | | 450 | 18" | 422 | 381 | 39 | 640 | 36 | 140 | 4 | 18 | 175 | 33 | 222 | 183 | | 500 | 20" | 479 | 387 | 39 | 710 | 36 | 140 | 4 | 18 | 175 | 40 | 229 | 230 | | 600 | 24" | 562 | 457 | 49 | 840 | 46 | 165 | 4 | 22 | 210 | 40 | 267 | 303 | | 700 | 28" | 560 | 465 | 95 | 910 | 63.35 | 254 | 8 | 18 | 300 | 40 | 292 | 410 | | 750 | 30" | 610 | 508 | 95 | 984 | 63.35 | 254 | 8 | 18 | 300 | 43 | 308 | 552 | | 800 | 32" | 620 | 519 | 95 | 1025 | 63.35 | 254 | 8 | 18 | 300 | 43 | 318 | 610 | | 900 | 36" | 692 | 576 | 130 | 1125 | 75 | 254 | 8 | 18 | 300 | 46 | 330 | 750 | | 1000 | 40" | 735 | 640 | 130 | 1255 | 85 | 254 | 8 | 22 | 300 | 50 | 410 | 945 | | 1100 | 44" | 813 | 735 | 150 | 1355 | 85 | 254 | 8 | 22 | 300 | 53 | 450 | 1120 | | 1200 | 48" | 917 | 783 | 150 | 1485 | 105 | 298 | 8 | 22 | 350 | 57 | 470 | 1350 | | 1400 | 56" | 1000 | 925 | 200 | 1685 | 120 | 356 | 8 | 32 | 415 | 60 | 530 | 1700 | | 1500 | 60" | 1050 | 950 | 200 | 1820 | 140 | 356 | 8 | 32 | 415 | 78 | 570 | 2000 | | 1600 | 64" | 1150 | 1045 | 200 | 1930 | 140 | 356 | 8 | 32 | 415 | 65 | 600 | 2500 | | 1800 | 72" | 1260 | 1156 | 280 | 2130 | 160 | 406 | 8 | 40 | 475 | 70 | 670 | 3500 | | 2000 | 80" | 1363 | 1350 | 280 | 2345 | 160 | 406 | 8 | 40 | 475 | 75 | 760 | 4000 | | 2200 | 88" | 1500 | 1430 | 300 | 2555 | 180 | 483 | 12 | 40 | 560 | 85 | 636 | 4500 |
