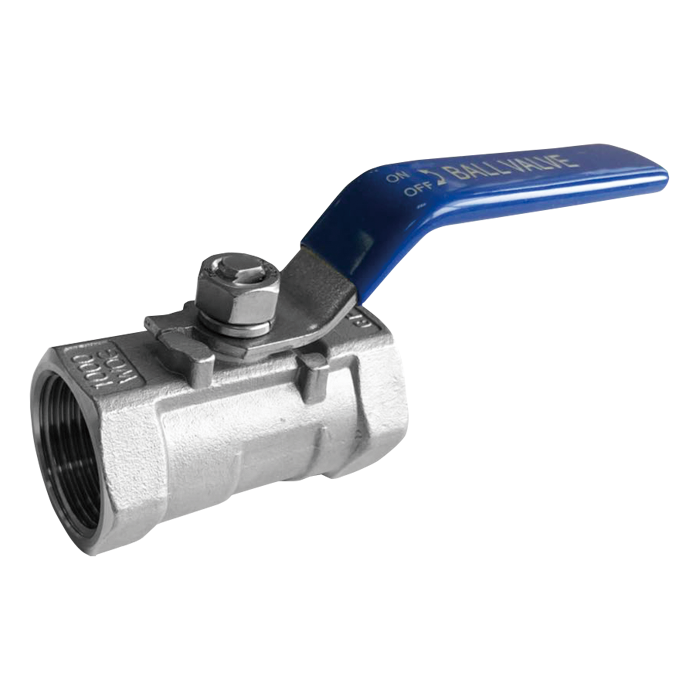

一片式螺纹球阀

B10

一般信息技术数据零件清单和材料规范尺寸(mm)

概述

B10系列一片式螺纹球阀是一片式缩径设计，适用于不含杂质的各种介质如空气，气体，水，油，液等的切断。

特点

• 一片式阀体紧凑设计缩径
• 精铸不锈钢铸件，表面细致
• 防脱出阀轴
• 纯PTFE阀座

连接标准	螺纹 BSPP, 或 NPT, BSPT
公称直径	1/4"-2"
压力等级	PN63
温度范围	-20°C ~ +200°C
操作装置	手柄带锁

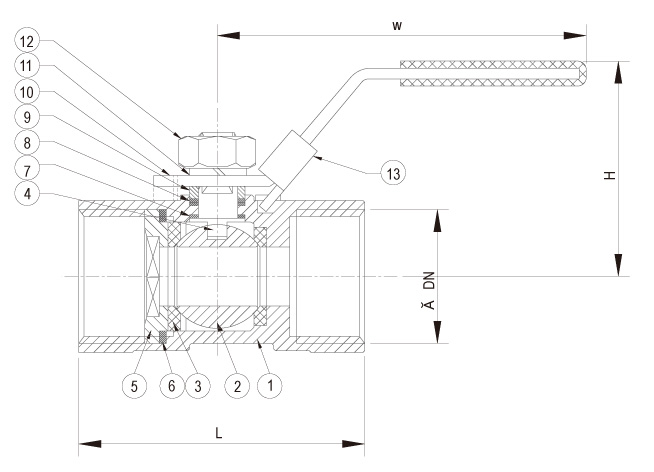

No.	零件名称	材质
1	阀体	CF8
2	阀球	SS304
3	阀座	PTFE
4	阀轴	SS304
5	阀盖	CF8
6	阀体垫圈	PTFE
7	止推垫圈	PTFE
8	阀轴填料	PTFE
9	压紧螺母	SS304
10	手柄	SS304
11	螺母垫圈	SS304
12	螺母	SS304
13	锁定装置	SS304

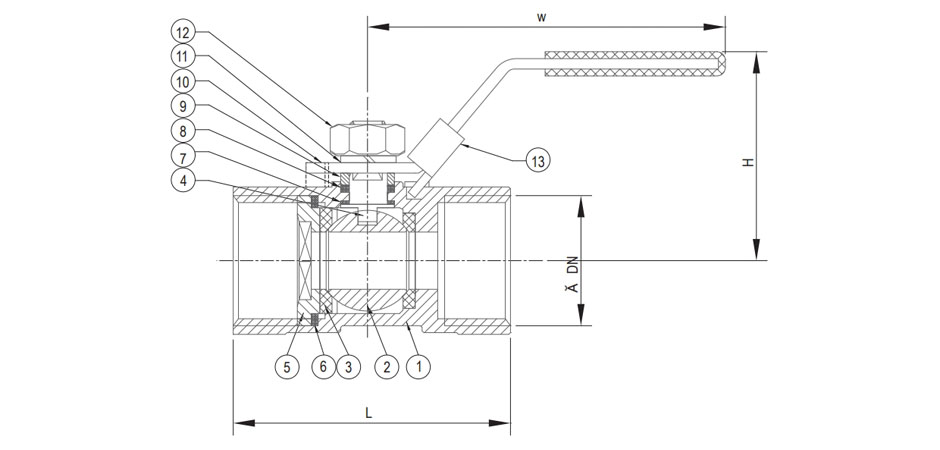

尺寸		d	H	L	W	重量(kg)
DN	英寸	d	H	L	W	重量(kg)
10	1/4"	5	36	40	71	0.2
12	3/8"	7	38	45	81	0.2
15	1/2"	9	42	56.5	111	0.3
20	3/4"	12.5	46	59	111	0.4
25	1"	15	49	71	114	0.5
32	1 1/4"	20	54	78	114	1
40	1 1/2"	25	62	83	158	1.5
50	2"	32	69	100	158	2
