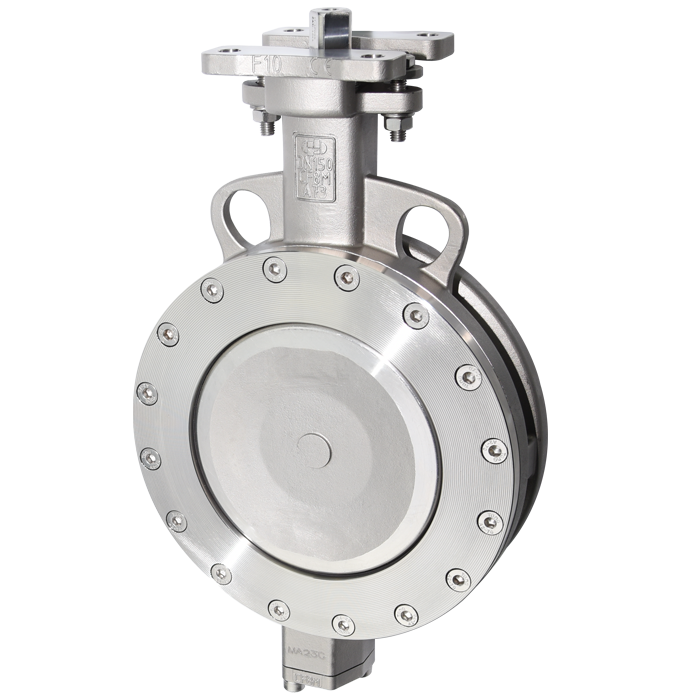

偏心对夹蝶阀
A73
|
概述 A73系列偏心对夹蝶阀对需要气密关闭的各种应用提供了经济高效的解决方案。该设计采用偏心阀板和偏置轴,将灵活唇型密封系统结合到一个轻便小巧的阀体中。其结果是,在许多情况下,阀门可以代替截止阀和闸阀,但操作更简单,持续时间更长,成本更低。 显著的性能使该阀广泛应用于机场加油,碳氢化合物处理,暖通空调,空气处理,化学处理,净化气体,蒸汽和真空服务,饮用水,粉末和纸浆处理等许多应用中。 对夹式设计使阀门便于法兰之间的连接,并节省管路长度。 特点 • 采用ISO 5211方形驱动的整轴阀杆设计 • ISO 5211整体上法兰 • 执行装置安装到位后,可轻松调整密封压盖 • 压盖螺母上的碟簧在轴和密封件之间提供可靠的密封力 • 填料压盖均匀地压紧填料和防止阀轴窜出 • 多排RPTFE或石墨V型密封圈保证阀轴自密封 • 加长上法兰高度便于管道保温 • 自加力阀座可延长使用寿命并降低维护成本• 无销轴与阀板连接使阀门便于部件更换,即使在腐蚀情况下也可靠 • 阀座压盘支撑阀座并允许轻松更换 • 减小阀门扭矩的双偏置阀板 • 用于金属座的合金硬化阀板密封面增加了密封寿命 • 整体式阀板挡块防止阀板超行程 • 软阀座,防火阀座和金属阀座可相互更换 • PTFE内衬SS316轴承支撑阀杆并延长使用寿命 • 止推环用于防窜和防静电
连接标准 | 对夹式 | 尺寸 | 3"-24" | 工作压力 | Class150,Class300 | 法兰标准 | ASME B16.5 Class150,Class300; EN1092 PN16, PN25, PN40 | 结构长度 | API 609 类别 B 阀门对夹式 | 密封测试 | API 598 | 温度范围 | PTFE 阀座 -29°C ~ +200°C,金属阀座 -29°C ~ +400°C | 操作装置 | 手柄,齿轮箱,气动头,电动头 |

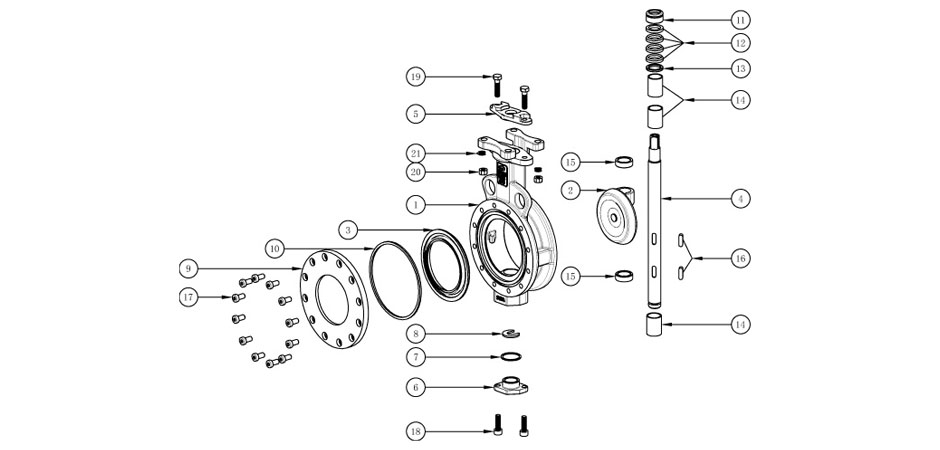

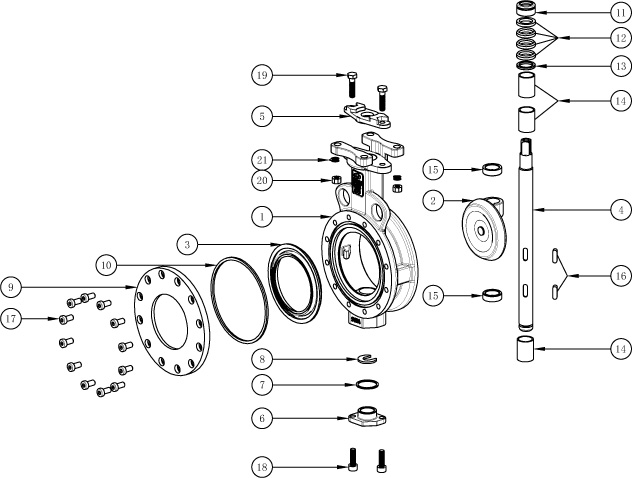

No. | 零件名称 | 材质 | 1 | 阀体 | WCB | CF8M | 2 | 阀板 | CF8* | CF8M* | 3 | 阀座 | RPTFE,SS316+RPTFE,SS316 | 4 | 阀轴 | 17-4 PHSS,1.4462 | 5 | 填料压盖 | CF8 | 6 | 底盖 | 同阀体 | 7 | 底盖密封 | 石墨 | 8 | 止推垫圈 | SS316 | 9 | 阀座压盘 | WCB | CF8M | 10 | 垫圈 | RPTFE, 石墨 | 11 | 扣环 | SS304 | 12 | 填料 | RPTFE, 石墨 | 13 | 填料环 | SS316 | | 14 | 轴承 | SS316+PTFE | | 15 | 止推轴承 | SS316 | | 16 | 键 | SS316 | 17 | 螺栓 | SS316 | 18 | 螺栓 | SS304 | 19 | 螺栓 | SS304 | 20 | 螺母 | SS304 | 21 | 碟簧 | SS304 | *根据需要在金属座阀的密封面上进行不同材料的超音速喷焊 |

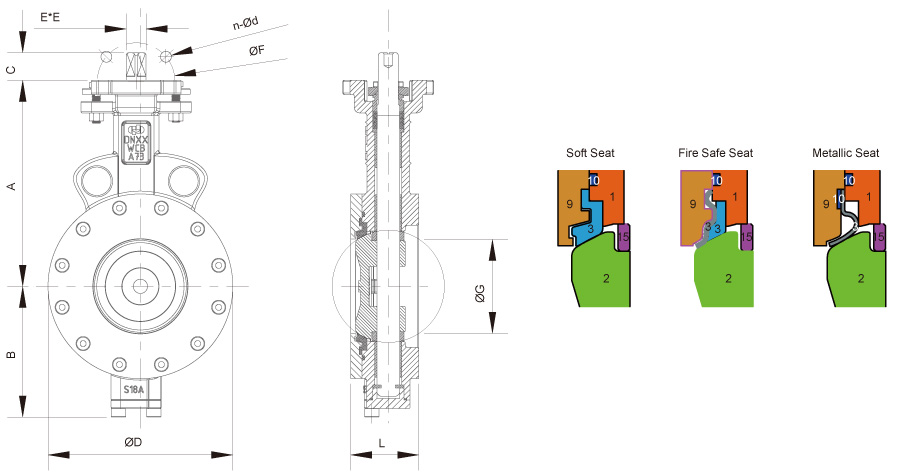

尺寸 | A | B | C | D | E | 上法兰 | G | L | 重量(kg) | A | B | C | D | E | 上法兰 | G | L | 重量(kg) | DN | 英寸 | Class150 | Class300 | 50 | 2" | 126 | 79 | 13.5 | 92 | 11 | F05 | 45 | 43 | 3 | 126 | 79 | 13.5 | 92 | 11 | F05 | 45 | 43 | 3 | 65 | 2 1/2" | 126 | 87 | 13.5 | 105 | 11 | F05 | 45 | 46 | 4 | 126 | 87 | 13.5 | 105 | 11 | F05 | 45 | 46 | 4 | 80 | 3" | 145 | 100 | 17.5 | 130 | 11 | F07 | 72 | 48 | 5 | 145 | 100 | 17.5 | 130 | 11 | F07 | 72 | 48 | 5 | 100 | 4" | 170 | 124 | 17.5 | 157 | 14 | F07 | 91 | 54 | 6 | 170 | 124 | 17.5 | 157 | 14 | F07 | 91 | 54 | 6 | 125 | 5" | 185 | 144 | 17.5 | 186 | 14 | F07 | 114 | 57 | 9 | 185 | 144 | 17.5 | 186 | 14 | F07 | 114 | 57 | 9 | 150 | 6" | 203 | 150 | 18.5 | 216 | 17 | F10 | 145 | 57 | 12 | 203 | 150 | 18.5 | 216 | 17 | F10 | 145 | 57 | 12 | 200 | 8" | 239 | 186 | 24.5 | 269 | 22 | F10 | 192 | 64 | 19 | 257 | 204 | 24.5 | 269 | 22 | F10 | 192 | 73 | 23 | 250 | 10" | 275 | 226 | 24.5 | 324 | 22 | F10 | 240 | 71 | 33 | 288 | 238 | 30 | 324 | 27 | F12 | 240 | 83 | 39 | 300 | 12" | 307 | 251 | 30 | 380 | 27 | F12 | 285 | 81 | 42 | 330 | 268 | 30 | 380 | 27 | F12 | 285 | 92 | 55 | 350 | 14" | 337 | 294 | 30 | 416 | 27 | F12 | 328 | 92 | 61 | 337 | 294 | 39 | 416 | 36 | F14 | 320 | 117 | 79 | 400 | 16" | 368 | 320 | 30 | 476 | 27 | F14 | 373 | 102 | 88 | 368 | 320 | 49 | 476 | 46 | F16 | 363 | 133 | 103 | 450 | 18" | 406 | 341 | 39 | 534 | 36 | F16 | 422 | 114 | 135 | 406 | 341 | 49 | 534 | 46 | F16 | 400 | 149 | 170 | 500 | 20" | 442 | 383 | 49 | 588 | 46 | F16 | 470 | 127 | 173 | 442 | 383 | 49 | 588 | 46 | F25 | 450 | 159 | 225 | 600 | 24" | 493 | 442 | 49 | 692 | 46 | F25 | 570 | 154 | 272 | 500 | 442 | 58 | 692 | 55 | F25 | 550 | 181 | 338 |
